Реферат

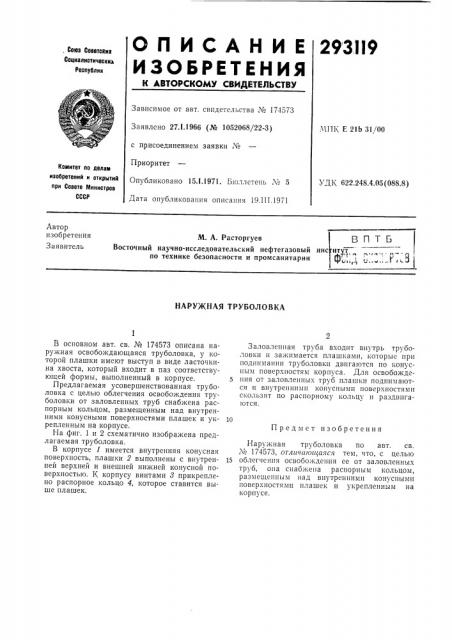

О П И С А Н И Е 29 ЗИ9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 174573

Заявлено 27.1.1966 (№ 1052068/22-3) МПК Е 2lb 31,/00 с присоединением заявки ¹

Приоритет

Комитет по делам иэсбретениЯ и открытиЯ при Совете Министров

СССР

УД1 622.248.4.05(088.8) Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 19.III.1971

Автор изобретения

Заявитель

М. А. Расторгуев

Восточный научно-исследовательский нефтегазовый инс по технике безопасности и промсанитарии итчт ъ, т Г

НАРУгКНАЯ ТРУБОЛОВКА

Предмет изобретения

В основном авт. св. № 174573 описана наружная освобождающаяся труболовка, у которой плашки имеют выступ в виде ласточкина хвоста, который входит в паз соответствующей формы, выполненный в корпусе.

Предлагаемая усовершенствованная труболовка с целью облегчения освобождения труболовки от заловленных труб снабжена распорным кольцом, размещенным над внутренними конусными поверхностями плашек и укрепленным на корпусе.

На фиг. 1 и 2 схематично изображена предлагаемая труболовка.

В корпусе 1 имеется внутренняя конусная поверхность, плашки 2 выполнены с внутренней верхней и внешней нижней конусной поверхностью. К корпусу винтами 8 прикреплено распорное кольцо 4, которое ставится выше плашек.

Заловленная труба входит внутрь труболовки и зажимается плашками, которые пргг поднимании труболовкп двигаются по конусным поверхностям корпуса. Для освобожде5 ния от заловленных труб плашки поднимаются и внутренними конуснымп поверхностями скользят по распорному кольцу и раздвигаются.

Наружная труболовка по авт. св. № 174573, отлггчагогггаяся тем, что, с целью

15 облегчения освобождения ее от заловленных труб, она снабжена распорным кольцом, размещенным над внутренними конусными поверхностями плашек и укрепленным на корпусе.

Фиг.l
