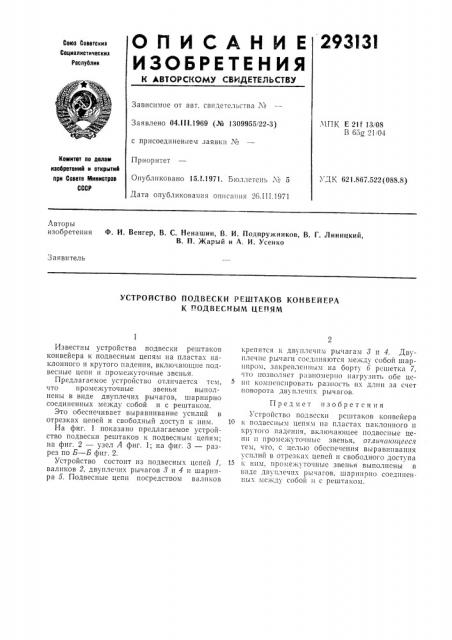

О П И С А Н И E 293131

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №. 11ПК E 21f 13/08

В 65g 21 04

Заявлено 04Л!!.1969 (№ 1309955 22-3) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень u¹ 5

Дата опубликования описания 26.III. 1971

Комитет по делам изобретеииЯ и открытиЯ при Совете Мииистров

СССР

УД K 621.867.522 (088.8) Авторы изобретения Ф. И. Венгер, В. С. Ненашин, В. И. Подпружников, В. Г. Линицкий, В. П. Жарый и А. И. Усенко

Заявитель

УСТРОЙСТВО ПОДВЕСКИ РЕШТАКОВ КОНВЕЙЕРА

К ПОДВЕСНЫМ ЦЕПЯМ

Известны устройства подвески рештаков конвейера к подвесным цепям на пластах наклонного и крутого падения, включающие подвесные цепи и промежуточные звенья.

Предлагаемое устройство отличается тем, что промежуточные звенья выполнены в виде двуплечих рычагов, шарнирно соединенных между собой и с рештаком.

Это обеспечивает выравнивание усилий в отрезках цепей и свободный доступ к ним.

На фиг. 1 показано предлагаемое устройство подвески рештаков к подвесным цепям; на фиг. 2 — узел А фиг. 1; на фиг. 3 — разрез по Б — Б фиг. 2.

Устройство состоит из подвесных цепей 1, валиков 2, двуплечих рычагов 8 и 4 и шарнира 5. Подвесные цепи посредством валиков крепятся к двуплечим рычагам 8 и 4. Двуплечпе рычаги соединяются между собой шарниром, закрепленным»а борту 6 решетка 7, что позволяет равномерно нагрузить обе цени компенсировать разность их длин за счет поворота двуплечпх рычагов.

Предмет изобретения

Устройство подвески рештаков конвейера

10 к подвесным цепям на пластах наклонного и крутого падения, включающее подвесные цепи и промежуточные звенья, отличп оп1еося тем, что, с целью обеспечения выравнпваш1я усилий в отрезках цепей II свободного доступа

15 к ffffxr, промежуточные звенья выполнены в виде дву лсчпх рычагов, шарнирно соединенных ihlcжду co601I Il c рештаком.

293131
