Реферат



293135

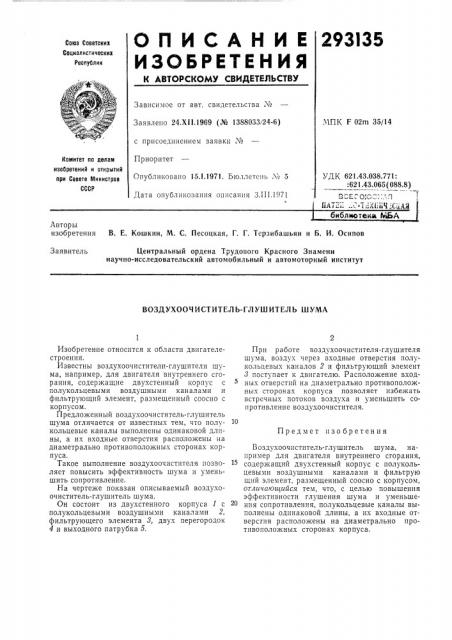

OnИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК F 02m 35/14

Заявлено 24.XII.1969 (№ 1388033/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 15.1.1971, Бюллетень ¹ 5

Дата опубликозания описания З.III.1971

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 621.43.038.771:

:621.43.065 (088.8) библнотекя Ьk A

Авторы изобретения

В. Е. Кошкин, М. С. Песоцкая, Г, Г. Терзибашьян и Б. И, Осипов

Заявитель

Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт

ВОЗДУХООЧ ИСТИТЕЛ Ь-ГЛУШ ИТЕЛЬ ШУМА

Предмет изобретения

Изобретение относится к области двигателестроения.

Известны воздухоочистители-глушители шума, например, для двигателя внутреннего сгорания, содержащие двухстенный корпус с полукольцевыми воздушными каналами и фильтрующий элемент, размещенньш соосно с корпусом.

Предложенный воздухоочиститель-глушитель шума отличается от известных тем, что полукольцевые каналы выполнены одинаковой длины, а их входные отверстия расположены на диаметрально противоположных сторонах корпуса.

Такое выполнение воздухоочистителя позволяет повысить эффективность шума и уменьшить сопротивление.

На чертеже показан описываемый воздухоочиститель-глушитель шума.

Он состоит из двухстенного корпуса 1 с полукольцевыми воздушными каналами 2, фильтрующего элемента 8, двух перегородок

4 и выходного патрубка 5.

При работе воздухоочистителя-глушителя шума, воздух через входные отверстия полукольцевых каналов 2 и фильтрующий элемент

8 поступает к двигателю. Расположение входных отверстий на диаметрально противоположных сторонах корпуса позволяет избежать встречных потоков воздуха и уменьшить сопротивление воздухоочистителя.

Воздухоочпститель-глушитель шума, например для двигателя внутреннего сгорания, содержащий двухстенный корпус с полукольцевыми воздушными каналами и фильтрую щий элемент, размещенный соосно с корпусом, отличающийся тем, что, с целью повышения эффективности глушения шума и уменьшения сопротивления, полукольцевые каналы выполнены одинаковой длины, а их входные отверстия расположены на диаметрально противоположных сторонах корпуса.

A-А

Составитель И. Мишурова

Редактор А. 10. Пейсоченко Техред А. А. Камышникова Корректор Л. А. Царькова

Изд. № 212 Заказ 434/15 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова 2
