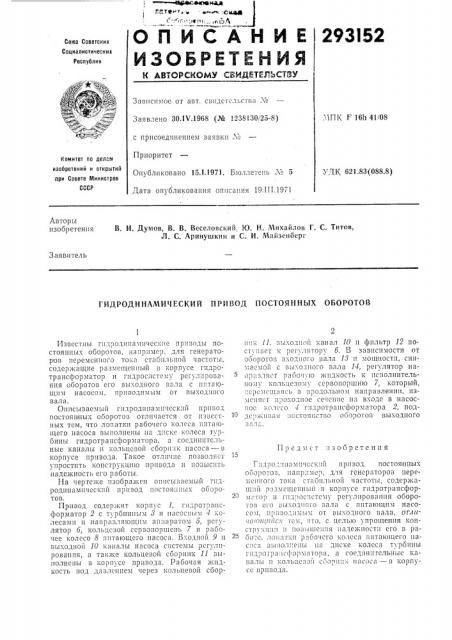

Гидродинамический привод постоянных оборотов (патент 293152)
Гидродинамический привод постоянных оборотов (патент 293152)
Показать все

Реферат



1 сеаоена в!..ЙтФi т ° м е г . м,вв - ""г ":! в . . -. т! Й.4

293I52

Союз Советских

Социалистических

Республик

Зависимое от авт. свидстсльствл ¹ .1ПК F 16h 41/08

Заявлено 30,! V.1968 (№ 1238130125-8) с присоединением заявки ¹

Приоритет

Опубликовано 15.1,1971. Бюллетень ¹ 5

Дата опубликования описания 19.II I.1971

Комитет по делгм изобретений и открытий при Совете Министров

СССР

УДК 621.83(088.8) Авторы изобретения В. И. Думов, В. В. Веселовский, Ю. Н. Михайлов Г. С. Титов, Л. С, Аринушкин и C. И. Майзенберг

Заявитель

ГИДРОДИНАМИЧЕСКИЙ ПРИВОД ПОСТОЯННЫХ ОБОРОТОВ

Предмет:1зо бр стен и я

Известны гидроди1:амические приводы постоянных оборотов, например, для генераторов llepe»clliioi. то a стабильной частоты, содержащие размещенный в корпусе гидротрансформатор и гидросистему регулирования оборотов его выхо !ного вяла с питаюнтих! насосом, приводимым от выходного вала.

Описывасмьш гидродипямичсск!ш привод постоянных оборотов отличается QT известных тем, что лопатки рабочего колеса питающего насоса выполнены иа диске колеса турбиньт гидротрансформатора, а соединительные каналы и кольцевой сборн:.!к насоса — в корпусе привода. Такое отличие позволяет упростить коиструкцшо привода и повысить !!аде>кност!. его работы.

Ia nepTe I

Привод содержит корпус 1, гидротрлисформатор 2 с турбиниь|м 3 и Iiacociii 4 колесами Ii направляющим аппаратом 5, регулятор б, кольцевой ссрвопоршсиь 7 и ра00чее колесо 8 питающего насоса. Входио 9 и

Выходной 10 кгlна.ты насОса системы pcl j 111роваипя, а также кольцевой сборник 11 выI1олнсиы в корпусе привода. Рабочая >кпдкость под давлением через кольцевой сборшгк 11, nt»xoqlIOi канал 10 и фильтр 12 поступает к регулятору 6. В зависимости от оооротов в;О IDIO!0 валя 13 и мощности, снимаемой с выходного вала W, регулятор напр !зляст т!я00 !, 10 жидкость к исполнительному кольцезому ссрвопоршшо 7, который, .-,срсмсщлясь в продольном направлении, измсияст проходное сечение а в оде в .насосное колесо гпдротраисформятора 2, поддср кивая :!остояиство оборотов выходного

3 я л я.

Гидрод.шлмичсск!ш привод постоянных оборотов, напр.1х!с;, для генераторов переменного тока стлби..п.ной частоты, содсржяЩ :!1! P:1ЗМСIЦСИНЬIИ В IIOPll! CC ГИДРОТР IИСфОР мстОр и 1ч!дрос !Стсму регулирования оборотов его вы«одного "aëa с питающим насосом, прпьодllмых! от выходного вала, отл!1 и!О!!.,!йсл I c», что, с целью упрощения конструкц i!l и повышения надежности его в рябо-:с, лопатки рлбо iclo ко lcca питающего иа соc;! выиол:Ielll I ня диске колеса турбины гидротрлисформлторя, я соединительные кана Iьl и кольцевой с ори!!к насоса — в корпусе приводя.

Составитель С. Стесин

Редактор Г. Г. Горшкова Техред Т. П. Курилко Корректор T. А. Абрамова

Изд. № 237 Заказ 445/15 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий,при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
