Устройство для измерения перекоса движущейся (патент 293170)
Устройство для измерения перекоса движущейся (патент 293170)
Показать все

Реферат

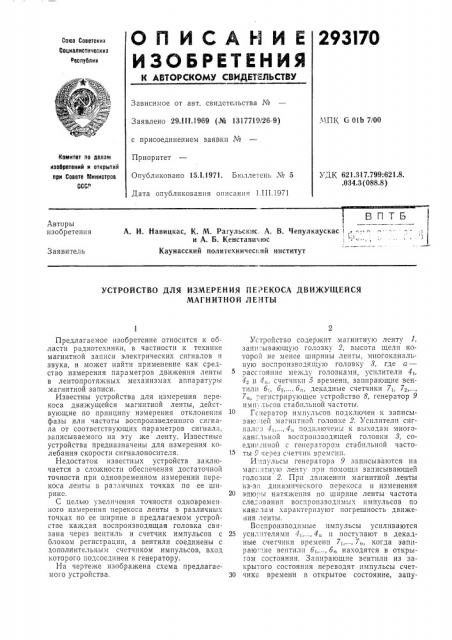

29317 0

Союз Советских

Социалистических республик

Зависимое от авт. свидетельства ¹

МПК 6 01b 7/00

Заявлено 29.I I 1.1969 (№ 1317719/26-9) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 1.III.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.317.799:621.8..034.3 (088.8) Авторы изобретения

А. И. Навицкас, К. М. Рагульскис. А. В. Чепулкаускас 1, -". °и А. Б. Кенставичюс

Каунасский политехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЙЕРЕКОСА ДВИЖУЩЕЙСЯ

МАГНИТНОЙ JlEHTbI

Предлагаемое изобретение относится к области радиотехники, в частности к технике магнитной записи электрических сигналов и звука, и может найти применение как средство измерения параметров движения ленты в лентопротяжных механизмах аппаратуры магнитной записи.

Известны устройства для измерения перекоса движущейся магнитной ленты, действующие по принципу измерения отклонения фазы или частоты воспроизведенного сигнала от соответствующих параметров сигналя, записываемого на эту же ленту. Известные устройства предназначены для измерения колебания скорости сигналоносителя.

Недостаток известных устройств заключается в сложности обеспечения достаточной точности при одновременном измерении перекоса ленты в различных точках по ее ширине.

С целью увеличения точности одновременного измерения перекоса ленты в различных точках по ее ширине в предлагаемом устройстве каждая воспроизводящая головка связана через вентиль и счетчик импульсов с блоком регистрации, а вентили соединены с дополнительным счетчиком импульсов, вход которого подсоединен к генератору.

На чертеже изображена схема предлагаемого устройства.

Устройство содержит магнитную ленту 1, запи-.ывающую головку 2, высота щели которой не менее ширины ленты, многоканальную воспроизводящую головку 8, где а— расстояние между головками, усилители 4ь

4q и 4„, счетчики б времени, запирающие вентили б, б,..., б», декадные счетчики 7ь 7,..., 7,;.егистрирующее устройство 8, генератор 9 импульсов стабильной частоты.

Гснератор импульсов подключен к записызаю: ей магнитной головке 2. Усилители сигнале;3 4ь..., -1» IIQQK,ii ieH i K выходам канальной воспроизводящей головки 3, соедин i11101I с генератором стабильной часто15 ты 9 через счетчик времени.

Импульсы генератора 9 записываются на маг;:итную ленту при помощи записывающей голозки 2. При движении магнитной ленты из-зя динамического перекоса и изменения

20 эпю !>I натяжения по ширине ленты частота сле„-оBàíèÿ воспропзводимььх импульсов по кан;:лам характеризуют погрешность движения ленты.

Воспроизводимые импульсы усиливаются

25 усилителями 4ь..., 4,„и поступают в декадные счетчики времени 7ь..., 7», когда запираю...,ие вентили бь..., б„ находятся в открытом состоянии. Запирающие вентили из закрытого состояния переводят импульсы счетЗО чик" времени в открытое состояние, запу293170

Составитель H. Степанов

Техред А. А. Камышникова Корректор Т. А. Уманец

Редактор T. И. Морозова

Изд. ¹ 213 Заказ 369, 12 Тпрахк 473 Подписное

ЦНИИПИ Комитета по делам изсбретепий и открытий при Совете Министров СССР

Москва, Я(-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 скасмого генератором стабильной частоты

Счетчик времени непрерывно считает импульсы генератора 9 и вь дает импульсы, открывающие запирающие вентил;1, чтобы импульсы воспроизводящей головки поступа IH на декадные счетчики 7ь..., 7.

Следующий импульс счетчика времени через выход 10 запирает вентили 6ь..., 6„. Счет импульсов измеряемого сигнала прекрашается. С выхода 11 счетчика 6 выдается импульсный сигнал, который разрешает передачу цифрового кода, соответствующего измеренному значению частоты, из декадного счетчика импульсов через вентили 6,+ь..., 6, и устанавливает счетчик времени в исходное состояние.

Выходные сигналы декадных счстч;1коз, хранящие дискретную информацию о парястрируются при помогци регистриру1опнIх метрах движения магнитной ленты, региустройстз механического или электронного типа, например печатавших устройств.

Предмет изобретения

Устройство для измерен;.я перекоса движущейся магнитной ленты, содержащее записывающую головку, выполненную с длиной рабочего зазора, превышающей ширину

10 ленты и соединенную с импульсным генератором, и блок воспроизводящих головок, отличагои1ееся тем, что, с целью увеличения точности одновременного измерения перекоса ленты в различных точках по ее ширине.

15 каждая из воспроизводящих головок связана через вентиль и счетчик импульсов с блоком регистрации, а вентили соединены с дополH..1TåëüHûì счетчиком импульсов, вход которого подсоединен к генератору.
