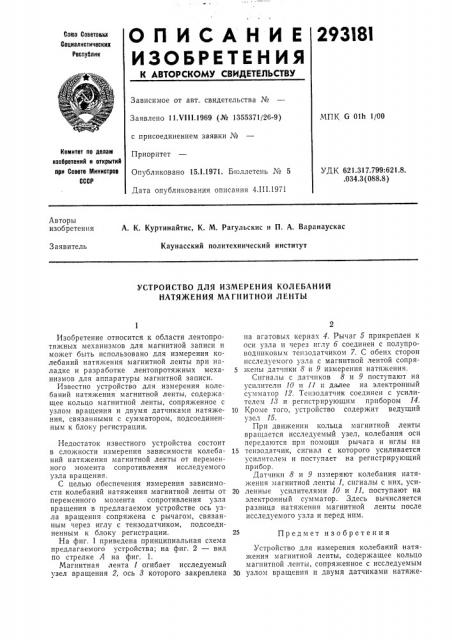

ОПИCАНИЕ 293181

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсик

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК G 0111 1/00

Заявлено 11.VI 1 1.1969 (№ 1355371/26-9) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 4.III.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.317.799:621.8..034.3 (088.8) Авторы изобретения

А. К. Куртинайтис, К. М. Рагульскис и П. А. Варанаускас

Каунасский политехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИЙ

НАТЯЖЕНИЯ МАГНИТНОЙ ЛЕНТЫ

Изобретение относится к области лентопротяжных механизмов для магнитной записи и может быть использовано для измерения колебаний натяжения магнитной ленты при наладке и разработке лентопротяжных механизмов для аппаратуры магнитной записи.

Известно устройство для измерения колебаний натяжения магнитной ленты, содержащее кольцо магнитной ленты, сопряженное с узлом вращения и двумя датчиками натяжения, связанными с сумматором, подсоединенным к блоку регистрации.

Недостаток известного устройства состоит в сложности измерения зависимости колебаний натяжения магнитной ленты от переменного момента сопротивления исследуемого узла вращения.

С целью обеспечения измерения зависимости колебаний натяжения магнитной ленты от переменного момента сопротивления узла вращения в предлагаемом устройстве ось узла вращения сопряжена с рычагом, связанным через иглу с тензодатчиком, подсоединенным к блоку регистрации.

На фиг. 1 приведена принципиальная схема предлагаемого устройства; на фиг. 2 — вид по стрелке А на фиг. 1.

Магнитная лента 1 огибает исследуемый узел вращения 2, ось 3 которого закреплена на агатовых кернах 4. Рычаг 5 прикреплен к оси узла и через иглу 6 соединен с полупроводниковым тензодатчиком 7. С обеих сторон исследуемого узла с магнитной лентой сопря5 жены датчики 8 и 9 измерения натяжения.

Сигналы с датчиков 8 и 9 поступают на усилители 10 и 11 и далее на электронный сумматор 12. Тензодатчик соединен с усилителем 18 и регистрирующим прибором 14.

10 Кроме того, устройство содержит ведущий узел 15.

При движении кольца магнитной ленты вращается исследуемый узел, колебания оси передаются при помощи рычага и иглы на

15 тензодатчик, сигнал с которого усиливается усилителем и поступает на регистрирующий прибор.

Датчики 8 и 9 измеряют колебания натяжения магнитной ленты 1, сигналы с них, уси20 ленные усилителями 10 и 11, поступают на электронный сумматор. Здесь вычисляется разница натяжения магнитной ленты после исследуемого узла и перед ним.

25 Предмет изобретения

Устройство для измерения колебаний натяжения магнитной ленты, содержащее кольцо магнитной ленты, сопряженное с исследуемым

30 узлом вращения и двумя датчиками натяжеФЬг 2

Составитель Г. Челей

Редактор Т. И. Морозова Техред А. А. Камышникова Корректор Л. А. Царькова

Изд. М 201 Заказ 367/11 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2 ния ленты, связанными с сумматором, подсоединенным к блоку. регистрации, отлича ощееся тем, что, с целью обеспечения измерения зависимости колебаний натяжения ленты от переменного момента сопротивления узла вращения, ось последнего сопряжена с рычагом, связанным через иглу с тензодатчиком, подсоединенным к блоку регистрации.
