Электродинамический вибростенд (патент 293189)
Электродинамический вибростенд (патент 293189)
Показать все

Реферат

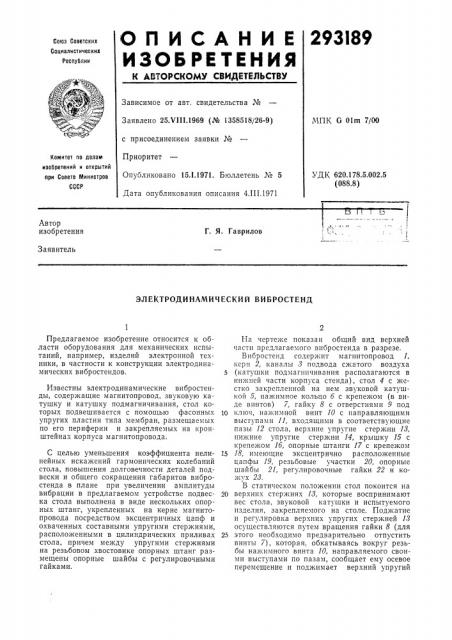

О П И С А Н И Е 293I89

ИЗОБ РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ф

Зависимое от авт. свидетельства №

Заявлено 25.VIII.1969 (№ 1358518/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 15Л.1971. Бюллетень № 5

Дата опубликования описания 4.III.1971

МПК G Olm 7/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 620.178,5.002.5 (088.8) Автор изобретения

Г. Я. Гаврилов

Заявитель

ЭЛЕКТРОДИНАМИЧ ЕСКИ Й ВИБРОСТЕНД

Предлагаемое изобретение относится к области оборудования для механических испытаний, например, изделий электронной техники, в частности к конструкции электродинамических вибростендов. 5

Известны электродинамические вибростенды, содержащие магнитопровод, звуковую катушку и катушку подмагничивания, стол которых подвешивается с помощью фасонных 10 упругих пластин типа мембран, размещаемых по его периферии и закрепляемых на кронштейнах корпуса магнитопровода.

С целью уменьшения коэффициента нели- Is нейных искажений гармонических колебаний стола, повышения долговечности деталей подвески и общего сокращения габаритов вибростенда в плане при увеличении амплитуды вибрации в предлагаемом устройстве подвес- 20 ка стола выполнена в виде нескольких опорных штанг, укрепленных на керне магнитопровода посредством эксцентричных цапф и охваченных составными упругими стержнями, расположенными в цилиндрических приливах 25 стола, причем между упругими стержнями на резьбовом хвостовике опорных штанг размещены опорные шайбы с регулировочными гайками.

На чертеже показан общий вид верхней части предлагаемого вибростенда в разрезе.

Вибростенд содержит магнитопровод 1, керн 2, каналы 3 подвода сжатого воздуха (катушки подмагничивания располагаются в нижней части корпуса стенда), стол 4 с жестко закрепленной на нем звуковой катушкой 5, нажимное кольцо б с крепежом (в виде винтов) 7, гайку 8 с отверстиями 9 под ключ, нажимной винт 10 с направляющими выступами 11, входящими в соответствующие пазы 12 стола, верхние упругие стержни 13, нижние упругие стержни 14, крышку 15 с крепежом 1б, опорные штанги 17 с крепежом

18, имеющие эксцентрично расположенные цапфы 19, резьбовые участки 20, опорные шайбы 21, регулировочные гайки 22 и кожттх 23

B статическом положении стол покоится на верхних стержнях 13, которые воспринимают вес стола, звуковой катушки и испытуемого изделия, закрепляемого на столе. Поджатие и регулировка верхних упругих стержней 13 осуществляются путем вращения гайки 8 (для этого необходимо предварительно отпустить винты 7), которая, обкатываясь вокруг резьбы нажизтного винта 10, направляемого своими выступами по пазам, сообщает ему осевое перемещение и поджимает верхний упругий

293189

Предмет изобретения

9 10 13

/2 11 б д.ь

-23

=22

И

Составитель А. Мерман

Редактор Т. И. Морозова Техред А. А. Камьпвникова Корректор Т. А. Китаева

Изд. л1 201 Заказ 367718 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, )К-35, Раушская паб., д. 4, 5

Типография, пр. Сапунова, 2 стержень. Нижние упругие стержни н аходятся в положении предварительного поджатия, осуществляемого через опорную шайбу с помощью регулировочных штанг.

При подаче питания в звуковую катушку, катушки подмагннчивания и сжатого воздуха по каналам в полость между керном и звуковой катушкой стол вибростенда совершает гармонические колебания относительно его статического положения, поочередно деформируя (в пределах упругой деформации) верхние и нижние упругие стержни подвески.

Предварительное поджатие стержней и должно быть таким, чтооы оно было достаточным (с учетом давления воздушной подушки) для восприятия радиальной составляющей выталкивающей силы (отсутствие смещений стола в радиальном направлении) и обеспечения заданной амплитуды колебаний, Злектродинамический вибростенд, содержащий размещенный на корпусе магнитопрово5 да стол с элементами подвески его, звуковую катушку и катушки подмагничивания, oT,ãèчаюшайся тем, что, с целью уменьшения коэффициента нелинейных искажений гармонических колебаний и увеличения амплитуды

10 вибрации при общем сокращении габаритов вибростенда, подвеска стола выполнена в виде нескольких опорных штанг, укрепленных на керне магнитопровода посредством эксцентричных цапф и охваченных составными

15 упругими стержнями, расположенными в цилиндрических приливах стола, причем между упругими стержнями на резьоовом хвостовике опорных штанг размещены опорные шайбы с регулировочными гайками.
