Устройство для раскрытия диафрагмы газодинамической ударной трубы

Иллюстрации

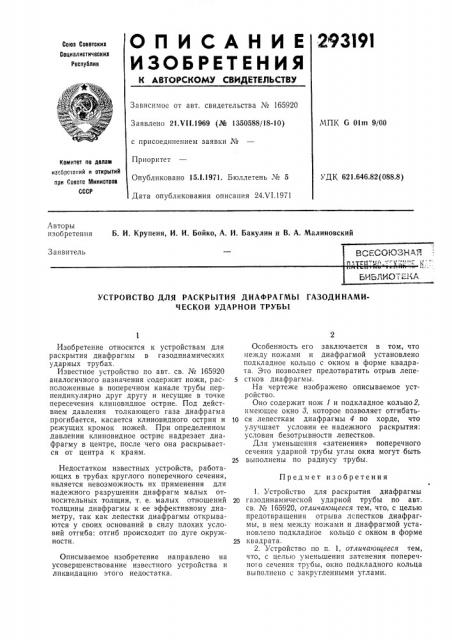

Устройство для раскрытия диафрагмы газодинамической ударной трубы (патент 293191)
Устройство для раскрытия диафрагмы газодинамической ударной трубы (патент 293191)
Показать все

Реферат



О П И С А Н И Е 293I9I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 165920

Заявлено 21.VII.1969 (№ 1350588/18-10) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 24Х1.1971

МПК G Olm 9/00

Комитет по делам изсбрстеиий и открытий при Совете Мииистрое

СССР /ДК 621 646 82(088 8) Авторы изобретения Б. И. Крупеня, И. И. Бойко, А. И. Бакулин и В. А. Малиновский

ВСЕСОЮЗНАЯ

Заявитель

БИЬЛИОТ=!- 4

УСТРОЙСТВО ДЛЯ РАСКРЫТИЯ ДИАФРАГМЫ ГАЗОДИНАМИЧЕСКОЙ УДАРНОЙ ТРУБЪ|

Предмет изобретения

Изобретение относится к устройствам для раскрытия диафрагмы в газодинамических ударных трубах.

Известное устройство по авт. св. № 165920 аналогичного назначения содержит ножи, расположенные в поперечном канале трубы перпендикулярно друг другу и несущие в точке пересечения клиновидное острие. Под действием давления толкающего газа диафрагма прогибается, касается клиновидного острия и режущих кромок ножей. При определенном давлении клиновидное острие надрезает диафрагму в центре, после чего она раскрывается от центра к краям.

Недостатком известных устройств, работающих в трубах круглого поперечного сечения, является невозможность их применения для надежного разрушения диафрагм малых относительных толщин, т. е. малых отношений толщины диафрагмы к ее эффективному диаметру, так как лепестки диафрагмы открываются у своих оснований в силу плохих условий отгиба: отгиб происходит по дуге окружности.

Описываемое изобретение направлено на усовершенствование известного устройства и ликвидацию этого недостатка.

Особенность его заключается в том, что между ножами и диафрагмой установлено подкладное кольцо с окном в форме квадрата, Это позволяет предотвратить отрыв лепе5 стков диафрагмы.

На чертеже изображено описываемое устройство.

Оно содержит нож 1 и подкладное кольцо 2, имеющее окно 8, которое позволяет отгибать10 ся лепесткам диафрагмы 4 по хорде, что улучшает условия ее надежного раскрытия: условия безотрывности лепестков.

Для уменьшения «затенения» поперечного сечения ударной трубы углы окна могут быть

25 выполнены по радиусу трубы.

1. Устройство для раскрытия диафрагмы

20 газодинамической ударной трубы по авт. св. ¹ 165920, отличающееся тем, что, с целью предотвращения отрыва лепестков диафрагмы, в нем между ножами и диафрагмой установлено подкладное кольцо с окном в форме

25 квадрата.

2. Устройство по п. 1, отличающееся тем, что, с целью уменьшения затенения поперечного сечения трубы, окно подкладного кольца выполнено с закругленными углами, 293191

Вид 4

Тех ред Т. П. Кур ил ко Корректор О. Б. Тюрина

Редактор Н. С. Коган

Типография, пр. Сапунова, 2

Заказ 1736/5 Изд. ¹ 700 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,,Ж-35, Раугпская наб., д. 4/5
