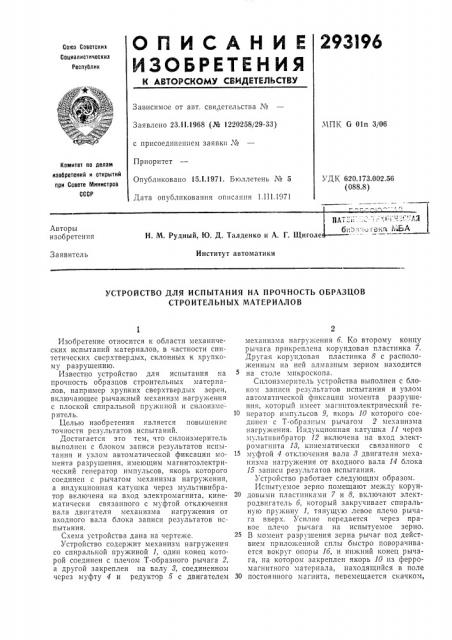

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 23.11,1968 (№ 1220258/29-33) МПК G 01п 3/06 с присоединением заявки ¹

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 1.111.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 620.173.002.56 (088.8) ПАТ" : . - ":1".."".. ". ":1 Я

6и .а-;:ú вне !E)A

Авторы изобретения

Н. М. Рудный, Ю. Д. Талденко и А. Г. Щиголе

Институт автоматики

Заявитель

УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА ПРОЧНОСТЬ ОБРАЗЦОВ

СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Изобретение относится к области механических испытаний материалов, в частности синтетических сверхтвердых, склонных к хрупкому разрушению.

Известно устройство для испытания на прочность образцов строительных материалов, например хрупких сверхтвердых зерен, включающее рычажный механизм нагружения с плоской спиральной пружиной и силоизмеритель.

Целью изобретения является повышение точности результатов испытаний.

Достигается это тем, что силоизмеритель выполнен с блоком записи результатов испытания и узлом автоматической фиксации момента разрушения, имеющим магнитоэлектричсский генератор импульсов, якорь которого соединсн с рычагом механизма нагружения, а индукционная катушка через мультивибратор включена на вход электромагнита, кине- 20 матически связанного с муфтой отключения вала двигателя механизма нагружения от входного вала блока записи результатов испытания.

Схема устройства дана на чертеже.

Устройство содержит механизм нагружения со спиральной пружиной 1, один конец которой соединен с плечом Т-образного рычага 2, а друтой закреплен на валу 8, соединенном чсрез муфту 4 и редуктор 5 с двигателем 30 механизма нагружения 6. Ко второму концу рычага прикреплена корундовая пластинка 7.

Друтая корундовая пластинка 8 с расположенным на ней алмазным зерном находится на столе микроскопа.

Силоизмеритель устройства выполнен с блоком записи результатов испытания и узлом автоматической фиксации момента разрушения, которьш имеет магнцтоэлектрический генератор импульсов 9, якорь 10 которого соединен с Т-образным рычагом 2 механизма нагружения. Индукционная кату шкa 11 Ieðåa мультивиоратор 12 включена на вход электромагнита 18, кинематически связанного с муфтой 4 отключения вала 8 двигателя механизма нагружения от входного вала 14 блока

15 записи результатов испытания.

Устройство работает следующим образом.

Испытуемое зерно помещают между корундовыми пластинками 7 и 8, включают электродвигатель 6, который закручивает спиральную пружину 1, тянущую левое плечо рычага вверх. Усилие передается через правое плечо рычага на испытуемое зерно.

B момент разрушения зерна рычаг под действием приложенной силы быстро поворачивается вокруг опоры 16, и нижний конец рычага, на котором закреплен якорь 10 из ферромагнитного материала, находящийся в поле постоянного магнита, перемещается скачком, 2931вб

7 о

Заказ 432/4

Тираж 473

Подписное

Изд. Ко 203

Типография, пр. Сапунова, 2 резко изменяя магнитное сопротивление цепи, что вызывает появление импульса э. д. с. в многовитковой катушке. Этот импульс поступает на вход мультивибратора 12 с эмиттерной связью.

В коллекторную цепь запертого триода 11 включены катушки электромагнитных реле 17 и 18. При отсутствии сигнала на входе мультивибратора 12 якорь реле 17 отпущен, и муфта 4 находится в зацеплении с двигателем механизма нагружения.

Импульс положительной полярности с многовитковой катушки 11 опрокидывает схему мультивибратора.

Триод 11 отпирается. Через катушку реле

17 течет коллекторный ток, и якорь электромагнита реле 17 притягивается, выводя муфту

4 из зацепления с двигателем механизма нагружения. Рост нагрузки прекращается.

Через контакты реле 17 двигатель механизма нагружения останавливается. В момент размыкания муфты 4 замыкаются контакты К1, через которые проходит питание электромагнита 18 механизма печатания результата единичного нагружения.

Одновременно с размыканием муфты происходит печатание числа испытуемых зерен нажатием якоря электромагнита реле 18 на рычаг блока 15 записи результатов испыта5 ния.

Предмет изобретения

Устройство для испытания на прочность об10 разцов строительных материалов, например хрупких сверхтвердых зерен, включающее рычажный механизм нагружения с плоской спиральной пружиной и силоизмеритель, отлииаюи4ееся тем, что, с целью повышения точ15 ности испытания, силоизмеритель выполнен с блоком записи результатов испытания и узлом автоматической фиксации момента разрушсния, имеющим магнитоэлектрическпй генератор импульсов, якорь которого соединен с ры20 чагом механизма нагружения, а индукционная катушка через мультивибратор включена на вход электромагнита, кинематически связанного с муфтой отключения вала двигателя механизма нагружения от входного вала блока

25 записи результатов испытания.
