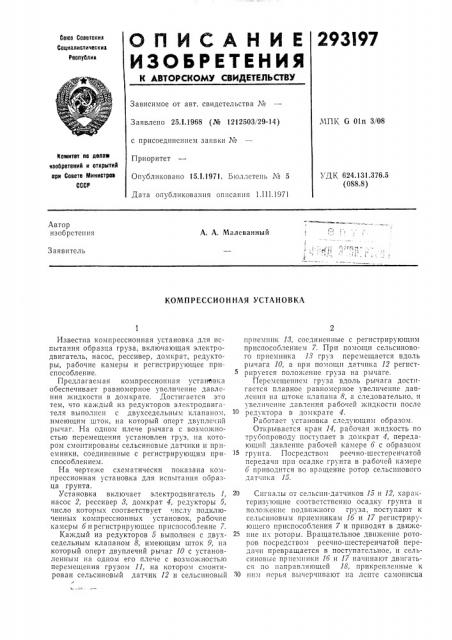

Компрессионная установка (патент 293197)
Компрессионная установка (патент 293197)
Показать все

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Co!09 G0BBTcKttl

Социалистические

Реолублик

Зависимое от авт. свидетельства ¹

Заявлено 25.1.1968 (№ 1212503/29-14) МПК G 01п 3 08 с присоединением заявки ¹ йамитет ло делаю изобретеииб и открытий ори Совете Миииотрое

СССР

Приоритет

Опубликовано 15,1.1971. Бюллетень № 5

Дата опубликования описания 1.111.1971

УДК 624.131.376.5 (088.8) Автор изобретения

А. А, Малеванный

Заявитель

КОМПРЕССИОННАЯ УСТАНОВКА

20 Сигналы от сельснн-датчиков 15 и 12, характеризующие соответственно осадку грунта и положение подвижного груза, поступают к сельспновым приемникам 16 и 17 регистрирующего приспособления 7 и приводят в движе25 нне нх роторы. Вращательное движение роторов посредством реечно-шестеренчатой передачи превращается в поступательное, и сельснновые приемники 16 II 17 начинают двиг3Tbся по направляющей 18, прикрепленные к

30 ним перья вычерчивают на ленте самописца

Известна компрессионная установка для испытания образца груза, включающая электродвигатель, насос, рессивер, домкрат, редукторы, рабочие камеры и регистрирующее приспособление.

Предлагаемая компрессионная устаньвка обеспечивает равномерное увеличение давления жидкости в домкрате. Достигается это тем, что каждый из редукторов электродвигателя выполнен с двухседельным клапаном, имеющим шток, на который оперт двуплечпй рычаг. На одном плече рычага с возможностью перемещения установлен груз, на котором смонтированы сельсиновые датчики и приемники, соединенные с регистрирующим приспособлением.

На чертеже схематически показана компрессионная установка для испытания ооразца грунта.

Установка включает электродвигатель 1, насос 2, рессивер 8, домкрат 4, редукторы 5, число которых соответствует числу подключенных компрессионных установок, рабочие камеры 6и регистрирующее приспособление 7.

Каждый из редукторов 5 выполнен с двухседельным клапаном 8, имеющим шток 9, на который оперт двуплечий рычаг 10 с установленным на одном его плече с возможностью перемещения грузом 11, на котором смонтирован сельсиновый датчик 12 и сельсиновый приемник 18, соединенные с регистрирующим приспособлением 7. При помощи сельсинового приемника 18 груз перемещается вдоль рычага 10, а прп помощи датчика 12 регистрируется положение груза на рычаге.

Перемещением груза вдоль рычага достигается плавное равномерное увеличение давлешгя на штоке клапана 8, а следовательно, н увеличение давления рабочей жидкости после редуктора в домкрате 4.

Работает установка следующим образом.

Открывается кран 14, раоочая жидкость по трубопроводу поступает в домкрат 4, передающий давление рабочей камере 6 с образцом грунта. Посредством реечно-шестеренчатой передачи прн осадке грунта в рабочей камере

6 приводится во вращение ротор сельспнового датчика 15.

293197

Предмет изобретения

Составитель Б. Спивак

Редактор Э. Н. Шибаева Техред А. А. Камышникова Корректор О. И. Усова

Изд. № 203 Заказ 432/5 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб,, д, 4(5

Типография, пр. Сапунова, 2 кривые зависимости давления и осадки образца грунта от времени.

Часовой привод самописца обеспечиваст вращение ротора сельсинового датчика 19, который, в свою очередь, вращает ротор сельсинового приемника 18, приводящего к равномерному передвижению груза 11 по рычагу 10.

Меняя радиус ведущих или ведомых шестерен в сельсинах 18 и 19, можно получить любую скорость передвижения регулировочного груза, а следовательно, любую скорость приложения нагрузки.

По окончании испытаний кран 14 закрывается, и открывается кран 20, через который сбрасывается избыточное давление в домкрате 4, Сбрасываемая жидкость поступает по трубопроводу к насосу.

Компрессионная установка для испытания образца грунта, включающая электродвигатель, насос, рессивер, домкрат, редуктор, рабочие камеры и регистрирующее приспособление, отличаюшияся тем, что, с целью плавного равномерного увеличения давления жидкости в домкрате, каждый из редукторов элект10 родвигателя выполнен с двухседельным клапаном, имеющим шток, на который оперт двуплечий рычаг, с установленным на одном его плече с возможностью перемещения грузом, на котором смонтированы сельсиновые

15 датчики и приемники, соединенные с регистрирующим приспособлением.
