Измеритель мощности свч (патент 293213)
Измеритель мощности свч (патент 293213)
Показать все

Реферат

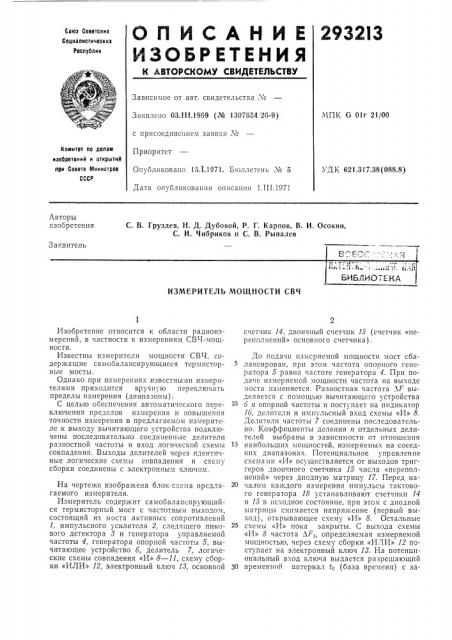

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

C0I09 Советским

Ссциалистическиз республик

Зависимое от авт. свидетельства ¹

МПК G Olr 21/00

Заявлено 03.111.1969 (№ 1307654. 26-9) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опуоликовано 15л.1971. Вюллетснь № 5

Дата опубликования описания I.III.1971

УДК 621.317.38(088.8) Авторы изобретения

С. В. Груздев, H. Д. Дубовой, P. Г. Карпов, В. И. Осокин, С. И. Чибриков и С. В. Рыпалев

3 аявитель

Г)Г1, 1 yг"

1 тт с» уф»

e °

11

БИБЛИОТЕКА

ИЗМЕРИТЕДЪ МОЩНОСТИ СВЧ

Изобретение относится к области радиоизмерсний, в частности к измерениям СВЧ-мощности.

Известны измерители мощности СВЧ, содержащие самобалансирующиеся термисторные мосты.

Однако при измерениях известными измерителями приходится вручную переключать пределы измерения (диапазоны).

С целью обеспечения автоматического переключения пределов измерения и повышения точности измерения в предлагаемом измерителе к выходу вычитающего устройства подключены последовательно соединенные делители разностной частоты и вход логической схемы совпадения. Выходы делителей через идентичные логические схемы совпадения и схему сборки соединены с электронным ключом.

На чертеже изображена блок-схема предлагаемого измерителя.

Измеритель содержит самобалансирующийся термисторный мост с частотным выходом, состоящий из моста активных сопротивлений

1, импульсного усилителя 2, следящего пикового детектора 8 и генератора управляемой частоты 4, генератора опорной часготы 5, вычитающее устройство б, делитель 7, логические схемы совпадения «И» 8 — 11, схему сборки «ИЛИ» 12, электронный ключ И, основной счетчик 14, двоичный счетчик 15 (счетчик «переполнений» основного счетчика).

До подачи измеряемой мощности мост сбалансирован, при этом частота опорного генератора 5 равна частоте генератора 4. При подаче измеряемой мощности частота на выходе моста изменяется. Разностная частога Л1 выделяется с помощью вычитающего устройства

6 и опорной частоты и поступает на индикатор

16, делители и импульсный вход схемы «И» 8.

Делители частоты 7 соединены последовательно. Коэффициенты деления и отдельных делителей выбраны в зависимости от отношения наибольших мощностей, измеряемых на соседних диапазонах. Потенциальное управление схемами «И» осуществляется от выходов триггеров двоичного счетчика 15 числа «переполнений» через дподную матрицу 17. Перед на20 чалом каждого измерения импульсы тактового генератора 18 устанавливают счетчики 14 и 15 в исходное состояние, прн этом с диодHOH матрицы снимается напряжение (первый выход), открывающее схему «И» 8. Остальные схемы «И» пока закрыты. С выхода схемы

«И» 8 частота ЛР,, определяемая измеряемой мощностью, через схему сборки «ИЛИ» 12 поступает на электронный ключ И. На потенцпональный вход ключа выдается разрешающий

30 временной ьштервал 1о (база времени) с за293213

Предмет изобретения

Составитель М. Порфирова

Редактор T. И. Морозова Текред А. А. Камь>шникова Корректор Н. П. Бронская

Изд. Ла 203 Заказ 432(17 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретсний и открытий прп Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4 5

Типография, нр. Сапунова, 2 датчика 19, позволяющий измеряемой частоте пройти на счетчик 14.

Чувствительность S самобалансирующегося моста и длительность базы времени tp выбраны так, чтобы измеряемой мощности Р на первом диапазоне соответствовала максимальная емкость счетчика, т. е.

Рх, = Р нь где Р, — предел измеряемой мощности на первом диапазоне. Если же при измерении окажется, что Р )Рь то за время, равное длительности базы 1с, счетчик 14 и переполнится», что свидетельствует о неправильном выборе предела измерения. На выходе счетчика

14 появляется импульс «переполнения», учитываемый триггерами счетчика 15. Состояние первого триггера в счетчике 15 изменяется, при этом разрешающее напряжение появляется только на втором выходе диодной матрицы, открывающее схемы «И» 9. Схема «И» 8 закрывается. На вход ключа 19 теперь подаетДР1 ся частота hF>=, при которой счетчик заи полняется за время tp, т. е. максимальная емкость счетчика Лг„=ЛРз 4. Но часть времени

tp уже затрачена на заполнение счетчика на первом диапазоне, Этот отрезок времени

+m можно учесть, устанавливая в счет.

hF чике импульсов число Np=

Время, затраченное на пересчет такого числа импульсов частоты ЛРз, равняется t<. Таким образом, потеря времени, связанная с переключением предела измерения, исключается, и результат может быть получен за длительность одной временной базы. Аналогичные рассуждения можно привести и для случая Р p)P», или Рхз)Рз, т. е. для любого числа переключений пределов.

5 Следовательно, в процессе измерения мощности случайного уровня измеритель автоматически выбирает предел измерения путем деления разпостной частоты Л1г, определяемой значением Р, при «переполнении» счетчика и

10 установки в счетчике в моменты переключения предела числа, соответствующего пройденному пределу измерения. Для определения окончательно выбранного предела измерения в измерителе предусмотрен блок индикации мно15 жителя 20, управляемый тем же напряжением с выходов диодной матрицы, что и логические схемы 8 — 11. Если выбрать n=10, то изменение множителя сведется к простому перенесению запятой влево в полученном результате

20 измерения.

Измеритель мощности СВЧ, содержащий

25 самобалансирующийся термисторный мост, генератор управляемой частоты, генератор опорной частоты, вычитающее устройство, электронный ключ и счетчик, отличающийся тем, что, с целью обеспечения автомчтического

30 переключения пределов измерения и повышения точности измерения, к выходу вычитающего устройства подключены последовательно соединенные делители разностной частоты, выходы которых через логические схемы сов35 падения и схему сборки подключены к электронному ключу, причем вход одной из схем совпадения подключен к выходу вычитающего устройства.
