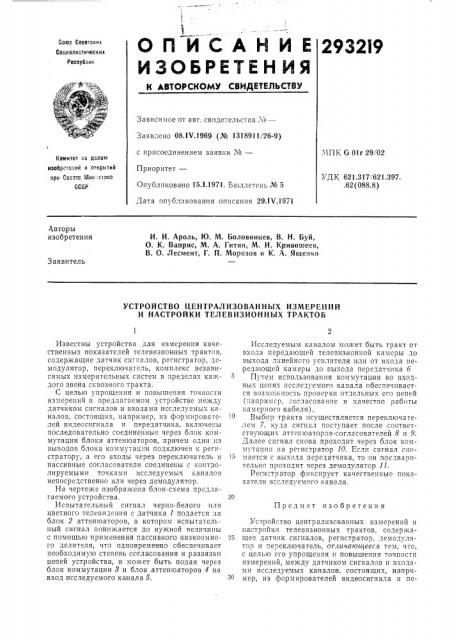

Оп ИCАНИ Е293219

И ЗОБ РЕТ Е Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства X—

Заявлено 08.1Ч.1969 (№ 1318911126-9) с присоединением заявки ¹â€”

Приоритет—

Опублпкова но 15.!.1971. Бюллетень ¹ 5

Дата опубликования описания 29.IV.197ii

МП К б 01r 29/02

Комитет пс делан изобрстниий и открытий при Сосете 53_#_ii строе

СССР

УДК 621.317:621.397, .62 (088.8) Авторы изобретения

И. И. Ароль, Ю. М. Боловинцев, В. Н. Буй, О. К. Ваприс, М. А. Гитин, М. И. Кривошеев, В. О. Лесмент, Г. П. Морозов и К. A. Ященко

Заявитель

УСТРОЙСТВО ЦЕНТРАЛИЗОВАННЫХ ИЗМЕРЕНИИ

И НАСТРОЙКИ ТЕЛЕВИЗИОННЫХ ТРАКТОВ

Предмет изобретения

Известны устройства для измерения качественных показателей телевизионных трактов, содержащие датчик сигналов, регистратор, демодулятор, переключатель, комплекс независимых измерительных систем в пределах каждого звена сквозного тракта, С целью упрощения и повышения точности измерений в предлагаемом устройстве между датчиком сигналов и входами исследуемых каналов, состоящих, например, из формирова гелей видеосигнала и передатчика, включены последовательно соединенные через блок коммутации блоки аттенюаторов, причем один пз выходов блока коммутации подключен к регистрато|ру, а его входы через переключатель и пассивные согласователи соединены с контролируемыми точками исследуемых каналов непосредственно или через демодулятор.

На чертеже изображена блок-схема предлагаемого устройства.

Испытательный сигнал черно-белого илп цветного телевидения с датчика 1 подается па блок 2 аттенюаторов, в котором испытательный сигнал понижается до нужной величины с помощью применения пассивного низкоомного делителя, что одновременно обеспечивает необходимую степень согласования и развязки цепей устройства, и может быть подан через блок коммутации 8 и блок аттенюаторов 4 на вход исследуемого канала 5.

Исследуемым каналом может быть тракт от входа передающей телевизионной камсры до выхода линейного усилителя или от входа пе:редающей камеры до выхода передатчика б

Путем использования коммутации во входHых цепях исследуемого канала обеспечивается возможность проверки отдельных его цепей (; апримср, согласованно и качество работы камерного кабеля).

Выбор тракта осуществляется переключагелем 7, куда сигнал поступает после соответствующих аттснюаторов-согласователей 8 и 9.

Далее сигнал снова проходит через блок коммутации на регистратор 10. Если сигнал снимается с выхода передатчика, то он предварительно проходит через демодулятор 11.

Реги"тратор фиксирует качественные показатели исслед емого канала.

Устройство централизованных измерений и настройки телевизионных трактов, содержа25 щее датчик сигналов, регистратор, демодулятор и переключагель, отличающееся тем, что, с целью его упрощения и повышения точности измерений, между датчиком сигналов и входами исследуемых каналов, состоящих, например, из формирователей видеосигнала и пе293219

Составитель 1О. Васильев

Редактор т. И. Морозова Текред 3. Н. Тараненко Корректор О. И. Волкова

Р1зд. N- 22! Заказ 184 Тираж 473 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография ьа 24 Главполиграфпрсма, Москва, Г-19, ул. Маркса Энгельса, 14 редатчика, включены последовательно соединенные через блок коммутации блоки аттенюаторов, причем один из выходов блока коммутации подключен к регистратору, а его входы через переключатель и пассивные согласователи соедиHены с контролируемыми точками исследуемых каналов непосредственно или через демодулятор.
