Реферат

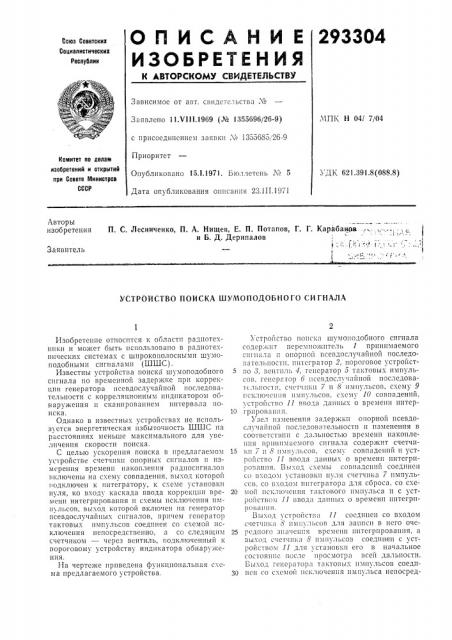

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

293304

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 11.V111.1969 (_#_о F1355696/26-9) с присоединением заявки М 1355635 26-9

Приоритет

Опубликовано 15.1.1971. Ьюллетснь М 5

Дата опубликования описания 23.III.1971,У!ПК Н 041 7/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ъ ДК 621.391.8(088.8) Авторы изобретения

П. С. Лесниченко, П. А. Нитцев, Е. П. Потапов, Г. Г. Карабанов и Б. Д. Дерипалов (г, >.,,,;, „Я!

Заявитель

УСТРОИСТВО ПОИСКА ШУ1ЧОПОДОЬНОГО СИ ГНАЛА

Изобретение относится к области радиотехники и может быть использовано в радиотехнических системах с широкополосными шумоподобными сигналами (ШШС) .

Известны устройства поиска шумоподобного 5 сигнала по временной задержке при коррекции генератора псевдослучайной последовательности с корреляционным индикатором обнаружения и сканированием интервала поиска. 10

Однако в известных устройствах не используется энергетическая избыточность ШШС па расстояниях меньше максимального для увеличения скорости поиска.

С целью ускорения поиска в предлагаемом 15 устройстве счетчики опорных сигналов и измерения времени накопления радиосигналов включены на схему совпадения, выход которой одключен к интегратору, к с. еме установки нуля, ко входу каскада ввода коррекции вре- 20 мени интегрирования и схемы исключения импульсов, выход которой включен па генератор псевдослучайных сигналов, причем генератор тактовых импульсов соединен со схемой исключения непосредственно, а со следящим 25 счетчиком — через вентиль, подключенньш к пороговому устройству индикатора обнаружения.

lia чертеже приведена функциональная схема предлагаемого устройства. 30

Устройство поиска шумоподобного сигнала содержит псремиожитсль 1 принимаемого сигналя и опорной псевдослучайной последовательности, интегратор 2, пороговое устройство 8, гептиль 4, генератор 5 тактовых импульсов, генератор 6 псевдослучайной последовапльпос и, счетчики 7 и 8 импульсов, схему 9 исключения импульсов, схему 10 совпадений, устройство 11 ввода дшшых о времени интергрировянил.

Узел изменения задержки опорной псевдослучайной последовательности и изменения в соответствии с дальностью времени накопления принимаемого сигнала содержит счетчики 7 и 8 импульсов, схему совпадешш и устройство 11 ввода данных о времени интегрировянил. Выход схемы совпадешш соединен со B. ;îäoì установки нуля счетчика 7 импульсов, со входом интегратора для сброса, со схемой исключения тактового импульса и с устройством 11 вводя да пых о времени интегриpoвяпия

Выход устройства 11 соедииен со входом

C iCT iiii:. i 8 Iiiltlih IhCOB Q:i 33HIICII B него OHPредпого зиячепил времени интегрирования, а вы од счетчика 8 импульсов соединен с устройством 11 для установкп его в начальное состояние после просмотра всей дальности.

Выход генератора тактовых импульсов соединен со схемой псключеш я импульса непосред293304.а / Km

R z — Rmax (/

Ю

Э

/ . /

Тираж 473

Заказ 601!5

Подпиопое

Изд. № 260

Типография, пр. Сапунова, 2

3 ственно, а со входом счетчика 7 импульсов— через вентиль, подключенный к пороговому устройству.

Перед началом работы счетчик 7 импульсов устанавливается в нулевое состояние, а в счетчик 8 импульсов записывается число К „на вход 12. Затем в генератор псевдослучайной последовательности вводятся априорные данных (вход 18) о минимальном расстоянии

R m с которого начинается поиск по дально- 10 сти с временем интегрирования на каждом шаге, равным инт Kmin <о> где К и — минимально допустимое число интегрирующих элементов псевдослучайной последовательности, то — длительность элемента

ПСП.

Емкости счетчиков 7 и 8 импульсов выбираются равными числу N элементов в периоде псевдослучайной последовательности, Устройство 11 представляет собой запоминающее устройство, хранящее данные о времени интегрирования, которые затем вводятся в счетчик 8 импульсов при каждом очередном сдвиге опорной псевдослучайной последовательности во времени. В начале поиска на выходе интегратора напряжение равно нулю, вентиль открыт, и счетчик 7 импульсов считает тактовые импульсы, проходящие на его вход через вентиль от генератора тактовых импульсов. ч0

В момент совпадения показаний счетчиков 7 и

8 импульсов на выходе схемы совпадений возникает импульс, который устанавливает счетчик 7 импульсов в нуль, разряжает интегратор, осуществляет сдвиг псевдослучайной по- 35 следовательности через схему исключения импульсов и записывается в устройстве 11.

Поиск с постоянным временем интегрирования, равным Kmin т„осуществляется до рас- 40 стояния

4 где Rmax — максимальная дальность действия системы, при этом на дальностях до R;, äî

Ri имеется некоторая энергетическая избыточность, так как К;„превышает необходимое число интегрируемых элементов. Выбор числа

Kmin определяется корреляционными свойствами псевдослучайной последовательности. При уменьшении числа К,„;„растет вероятность ложных тревог. Начиная с дальности Ri, устройство 11 под действием импульсов со схемы совпадений при каждом очередном сдвиге псевдослучайной последовательности дописывает в счетчик 8 необходимое число, соответствующее увеличивающемуся времени интегрирования при увеличении дальности. Если при проходе всей дальности цель не обнаружена, счетчик 8 импульсов переполняется и выдает импульс установки устройства 11 в исходное состояние для следующего цикла поиска.

Если же цель обнаружена, напряжение с выхода интегратора запирает вентиль, и поиск прекращаечся. Дальнейшее сопровождение сигнала осуществляет схема синхронизации по временной задержке.

Предмет изобретения

Устройство поиска шумоподобного сигнала по временной задержке при коррекции генератора псевдослучайной последовательности с корреляционным индикатором обнаружепия и сканированием интервала поиска, отлича оiqeecs тем, что, с целью ускорения поиска, счетчики опорных сигналов и измерения времени накопления радиосигналов включены на схему совпадения, выход которой подключен к интегратору, к схеме установки нуля, ко входу каскада ввода коррекции времени интегрирования и схемы исключения импульсов, выход которой включен на генератор псевдослучайных сигналов, причем генератор тактовых импульсов соединен со схемой исключения непосредственно, а со следящим счетчиком — через вентиль, подключенный к пороговому устройству индикатора обнаружения. 7, /.
