Ручка управления
Иллюстрации
Реферат
Соки Соаетсиии
Социвпистич@ски т

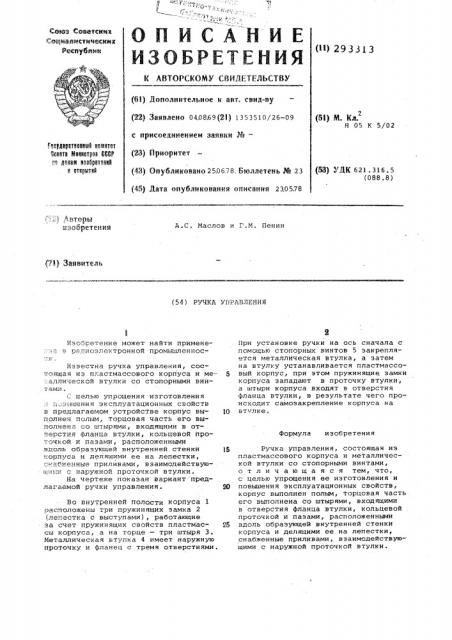

Республик (>>) 293313 (61) Дополнительное к аит. Сви)1-ву (22) Заявлено 04,08.69 (21) 1353510/26-09 с присоединением заявки М (23) Приоритет (43) Опубликовано 2506.78. Бюллетень К«23 (Я) М. Кл.
Н 05 К 5/02
МЦРРт0000И 00а0т0т
8000т0 М0000т000 ЫР
00 Р000И 030000т0000
0 0тюцт00. (53) УДК 621. 316 ° 5 (088.8) (45) Дата опубликования описания 230578
: ),. BTQPbf
ПВОQРЕ f ЕНИЯ
A.Ñ. Маслов и Г.М. Пенин
P0) Заявитель (54) РУЧКА УПРАВЛЕНИЯ
При установке ручки на ось сначала с помощью стопорных винтов 5 закрепляется металлическая нтулка, а затем на втулку устанавливается пластмассовый корпус, при этом пружинящие замки корпуса западают в проточку втулки, а штыри корпуса нходят в отверстия фланца втулки, в результате чего происходит самозакрепление корпуса на втулке.
Ручка управления, состоящая из пластмассового корпуса и металлической втулки со стопорными винтами, отличающаяся тем, что, с целью упрощения ее изготовления и повышения эксплуатационных свойств, корпус выполнен полым, торцовая часть его выполнена со штырями, входящими в отверстия фланца втулки, кольцевой проточкой и пазами, расположенными вдоль образующей внутренней стенки корпуса и делящими ее на лепестки, снабженные приливами, взаимодействуюшими с наружной проточкой втулки.
Изобретение может найти применен p=., Hîýëåêòðoííoé промышленносИзвестна ручка управления, состоящая иэ пластмассового корпуса и ме..аллическсй втулки со стопорными винт, мн целью упрощения изготовления т..-=-щения эксплуатационных свойств в предлагаемом устройстве корпус выполнен полым, торцовая часть его выполнена со штырямир входящими н оТверстия фланца втулки, кольцевой про"::-.очкой и пазами, расположенными вцсль образующей внутренней стенки корпуса и делящими ее на лепестки, снабженные приливами, взаимодействуюL.-"..; c наружной проточкой втулки.
На чертеже показан вариант предлагаемой ручки управления.
Во внутренней полости корпуса 1 расположены три пружинящих замка 2 (лепестка с выступами), работающие за счет пружинящих свойств пластмас- 25 сы корпуса, а на торце — три штыря 3.
Металлическая втулка 4 имеет наружную проточку и фланец с тремя отверстиями.
Формула изобретения
293313
Составитель A. Степаноь
«Редактор П. Горькова ТехредИ. Климко КорректорЛ. Небола
Заказ 3266/а Тираж 992 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
1l3035 Москва, Ж-35 Раушская наб. д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
