293325

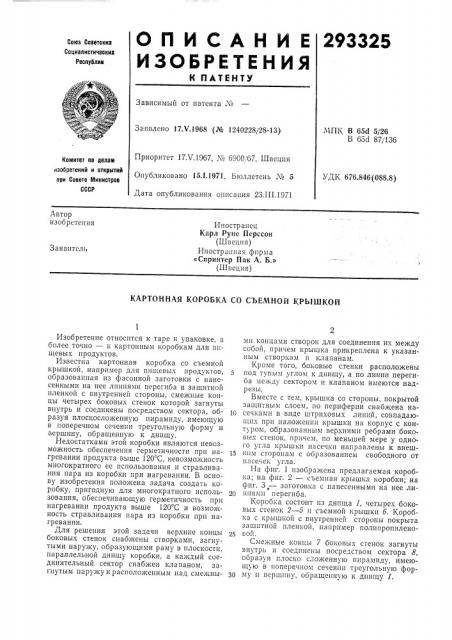

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

МП1(В 65d 5/26

В 65d 87/136

Заявлено 17Х.1968 (№ 1240228/28-13) Приоритет 17.V.1967, № 6900, 67, Швеция

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 23.Ш.1971

Комитет по пелам изобретений и открытий при Совете Министров

СССР

УДК 676.846 (088.8) Автор изобретения

Иностранец

Карл Руне Перссон (Швеция) Иностранная фирма

«Спринтер Пак А. Бл (Швеция) Заявитель

КАРТОННАЯ КОРОБКА СО СЪЕМНОЙ КРЫШКОЙ

Изобретение относится к таре и упаковке, а более точно — к картонным коробкам для пищевых продуктов.

Известна картонная коробка со съемной крышкой, например для пищевых продуктов, образованная из фасонной заготовки с нанесенными на нее линиями перегиба и защитной пленкой с внутренней стороны, смежные концы четырех боковых стенок которой загнуты внутрь и соединены посредством сектора, образуя плоскосложенную пирамиду, имеющую в поперечном сечении треугольную форму и вершину, обращенную к днищу.

Недостатками этой коробки являются невозможность обеспечения герметичности прп нагревании продукта выше 120 С, невозможность многократного ее использования и стравливания пара из коробки при нагревании. В основу изобретения положена задача создать коробку, пригодную для многократного использования, обеспечивающую герметичность при нагревании продукта выше 120 С и возможность стравливания пара из коробки при нагр ев а ни и.

Для решения этой задачи верхние концы боковых стенок снабжены створками, загнутыми нару ку, образующими раму в плоскости, параллельной днищу коробки, а каждый соединительный сектор снабжен клапаном, загнутым наружу и расположенным над смежными концами створок для соединения их между собой, причем крышка прикреплена к указанным створкам и клапанам.

Кровте того, боковые стенки расположены

5 под тупым углом к днищу, а по линии перегиба между сектором и клапаном имеются надрезы.

Вместе с тем, крышка со стороны, покрытой защитным слоем, по периферии снабжена на10 сечками в виде штриховых линий, совпадающих при наложении крышки на корпус с контуром, образованным верхними ребрами боковых стенок, причем, по меньшей мере у одного угла крышки насечки направлены к внеш15 ппм сторонам с образованием свободного от пасечек угла.

На фиг. 1 изображена предлагаемая короб а; на фиг. 2 — съемная кр tru> коробки; на фиг. 3 — заготовка с нанесенными на нее ли2Q ппямп перегиба.

Коробка состоит пз днища 1, четырех боковых стенок 2 — 5 и съемной крышки б. Коробка с крышкой с внутренней стороны покрыта защитной пленкой, например полппропилено25 вой.

Смежные концы 7 боковых стенок загнуты внутрь и соединены посредством сектора 8, образуя плоско сложенную пирамиду, имеющую в поперечном сечении треугольную форЗО му и вершину, обращенную к днищу 1.

293325

Коробка изготовляется из фасонной заготовки, изображенной на фиг. 3.

Боковые степки 2 — 5 снабжены отогнутыми наружу створками 9 — 12, образующими раму в плоскости, параллельной днищу 1. Соединительный сектор 8 каждых двух смежных боковых стенок снабжен клапаном 18.

По линии перегиба между сектором 8 и клапаном 18 имеются надрсзы 14 и 15.

Боковые стенки расположены под тупым углом к днищу.

Крышка б по периферии, со стороны, покрытой защитным слоем, снабжена насечками lб в виде штриховых линий, совпадающих при наложении крышки б на корпус с контуром, образованным верхними ребрами боковых стенок, причем по меньшей мере у одного угла крышки б насечки направлены к внешним сторонам с образованием свободного от насечек угла.

Концы створок 9 — 12 скошены таким образом, что плотно прилегают друг к другу. Клапаны 18 прикрепляются к нпм посредством уплотнения, в результате получается закрытая рама, имеющая стыки на углах, Сектор 8 расположен практически под прямым углом к днищу 1. Крышка б своими краями прикреплена к створкам 9 — 12 посредством клейки лент. Во многих случаях достаточно пластмассового покрытия на внутренней стороне крышки б и указанных створок для осуществления необходимого уплотнения при спрессовывании и нагревании.

Насечки lб определяют два отрываемых ушка 17. При отрывании одного из них отрывается часть крышки между насечками lб, При нагревании коробки с продуктом целесообразно ушки 17 крышки б выполнить неуплотненными, чтобы создать щели для утечки пара, образуемого при нагревании продукта.

Упаковка (коробка) может быть использована для пищевых продуктов, не нуждающихся в нагревании. В этом случае крышка может быть изготовлена нз прозрачной пленки.

Упаковка может быть использована в качестве посуды.

Предмет изобретения

1. Картонная коробка со сьемной крышкой, например, для пищевых продуктов, образованная из фасонпой заготовки с нанесенными па

10 нее линиями перегиба и защитной пленкой с внутренней стороны, смежные концы четырех боковых стенок которой загнуты внутрь и соединены посредством сектора, образуя плоско сложенную пирамиду, имеющую в поперечном

15 сечении треугольную форму и вершину, обращенную к днищу, отличсиощаяся тем, что, с целью обеспечения герметичности при нагревании упаковываемого продукта выше 120 С, верхние концы боковых стенок снабжены

20 створками, загнутыми наружу, образующими раму в плоскости, параллельной днищу коробки, а каждый соединительный сектор — клапаном, загнутым наружу и расположенным пад смежными концами створок для соедине25 ния их между собой, причем крышка прикреплена к указанным створкам и клапанам.

2. Коробка по п. 1, отличающаяся тем, что боковые стенки расположены под тупым углом к днищу, а по линии перегиба

50 между сектором и клапаном имеются надрезы.

3. Коробка по пп. 1 и 2, отличающаяся тем, что, с целью обеспечения надежности при многократном ее использовании и возможности стравливания пара из коробки в случае

35 нагревания продукта, крышка со стороны, покрытой защитным слоем, по периферии снабжена насечками в виде штриховых линий, совпадающих при наложении крышки на корпус с контуром, образованным верхни40 ми ребрами боковых стенок, причем по меньшей мере у одного угла крышки насечки направлены к внешним сторонам с образованием свободного от насечек угла.
