Способ обработки пористых строительных и другихматериалов,

Способ обработки пористых строительных и другихматериалов,

Иллюстрации

Показать все

Реферат

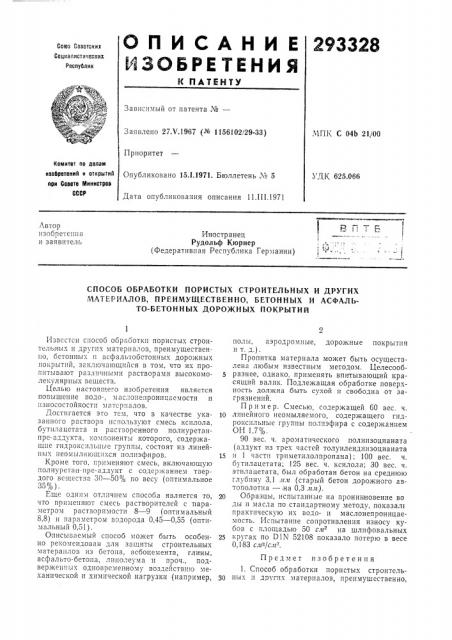

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

Сова Ссаетскив

Ссцналистнкескик

Республик

Зависимый от патента ¹â€”

Заявлено 27 т/.1967 (>@ 1156102/29-33) МПК С 04Ь 21,/00 Приоритет

Комитет по делам изоорвтений и открытий при Совете Министров

СССР

Опубликовано 15.1.1971. Бюллетень № 5

УДК 625.066

Дата опубликования описания 11.I I I.1971

Автор изобретения и заявитель

Иностранец

Рудольф Кюрнер (Федеративная Республика Германии) СПОСОБ ОБРАБОТКИ ПОРИСТЫХ СТРОИТЕЛЬНЫХ И ДРУГИХ

МАТЕРИАЛОВ, ПРЕИМУЩЕСТВЕННО, БЕТОННЫХ И АСФАЛЬТО-БЕТОННЫХ ДОРОЖНЫХ ПОКРЫТИИ

Извсстен способ обр",îoòêè пористых строительных и других материалов, преимущественно, бетонных и асфальтобстонных дорожных покрытии, заключаюIilьиcя В том, что их прогитывают различными растворами высокомолекулярных веществ.

Целью настоящего изобретения является повышение водо-, маслопепроницаемости и изпосостойкостп матсрпалов.

Достигается это тем, что в качестве указанного раствора иcïîëbçóþò смесь ксилола, бутилацетаTB и растворенного полиуретанlIpc-аддукта, комгоненты которого, содержащие гидроксильпь е группы, состоят из линейных неомыляющ:гхся полиэфиров.

Кроме того, применяют смесь, включающую полиуретан-пре-аддукт с содсргканием твердого вещества 30 — 50% по весу (оптимальное

35 с/с) .

Еще одним отличием способа является то, что применяют смесь растворителей с параметром растворимости 8 — 9 (оптимальный

8,8) и параметром водорода 0,45 — 0,55 (оптимальный 0,51).

Описываемый способ может быть особенно рекомендован для защиты строительных матераплов из бетона, асбоцемента, глины, асфальто-бетона, лино",åóìà и проч., подверженных одновременному воздействшо механической и химической нагрузки (например, полы, аэродромные, дорожные покрытия и т. д.).

Пропитка материала может быть осуществлена любым известным методом. Целесообразнее, однако, применять впитывающий красящий валик. Подлежащая обработке поверхность должна быть сухой и свободна от загрязнений.

Пример. Смесью, содержащей 60 вес. ч.

10 линейного неомыляемого, содержащего гидрокспльные группы полиэфира с содержанием

ОН 17%

90 вес. ч. ароматического полиизоцианата (аддукт из трех частей толуилендиизоцианата

15 и 1 части триметилолпропана); 100 вес. ч. оутилацетата; 125 вес. ч. ксилола; 30 вес. ч. этилацетата, был обработан бетон на среднюю глубину 3,1 л/лт (старый бетон дорожного автополотна — на 0,3 лтлт).

2р Образцы, испытанные íà проникновение во ды и масла по стандартному методу, показалт практическую их водо- и маслонепроницаемость. Испытание сопротивления износу кубов с площадью 50 слР на шлифовальных кругах по 01Х 52108 показало потерю в весе

0,183 слта/с.я -.

Предмет изобретения

1. Способ обработки пористых строительных и других материалов, преимущественно, 293328

Составитель Г. Е. Кондюрина

Редактор К. H. Шаиаурова Техрсд Л. Я. Левина Корректор Г. С. Мухина

Заказ 526 14 Издат. М 240 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская иаб., д. 4/5

Типография, нр. Сапун-" . 2 бетонных и асфальто-бетонных дорожных покрытий, путем пропитки их раствором высокомолекулярных веществ, отлича ощийся тем, что, с целью повышения водо-, маслонепроницаемости и износостойкости, в качестве указанного раствора используют смесь ксилола, бутил-ацетата и растворенного полиуретанпре-аддукта, компоненты которого, содержащие гидроксильные группы, состоят из линейных неомыляющихся полиэфиров.

2. Способ по п. 1, отличи ош,«йся тем, что применяют смесь, гключающую полиуретанпре-аддукт с содержанием твердого вещества

30 — 50% по весу.

3. Способ по п. 1 — 2, отли ма о«,ийся тем, что применяют смесь растворителей с параметром растворимости 8 — 9 и параметром водорода 0,45 — 0,55.
