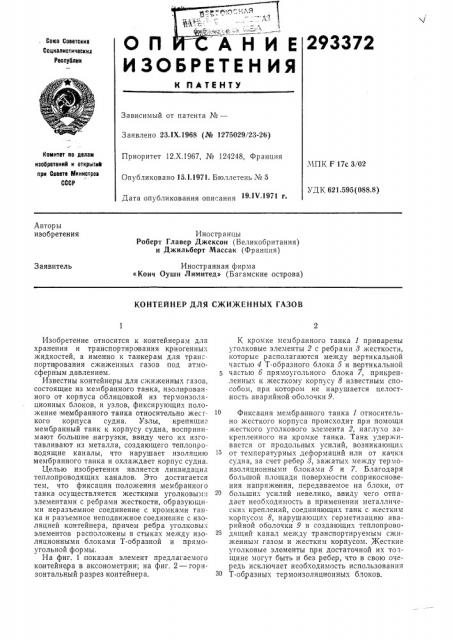

О П E 293372

ИЗОБРЕТЕН ИЯ

Союз Советскик

Социалистическик

Республик

К ПАТЕНТУ

Зависимый от патента №вЂ”

Заявлено 23.IX.1968 (№ 1275029/23-26) Комитет по делам иэобретениб и открытий при Совете Министры

СССР

Приоритет 12.Х.1967, № 124248, Франция

Л!ПК F 17c 3/02

Опубликовано 15.1.1971. Бюллетень № 5

УДК 621.595(088.8)

Дата опубликования описания

Авторы изобретения

Иностр анцы

Роберт Главер Джексон (Великобритания) и Джильберт Массак (Франция) Иностранная фирма

«Конч Оушн Лимитед» (Багамские острова) Заявитель

КОНТЕЙНЕР ДЛЯ СЖИЖЕННЫХ ГАЗОВ

Изобретение относится к контейнерам для хранения и транспортирования криогенных жидкостей, а именно к танкерам для транспорти рования сжиженных газов под атмосферным давлением.

Известны контейнеры для сжиженных газов, состоящие из мембранного танка, изолированного от корпуса облицовкой из термоизоляционных блоков, и узлов, фиксирующих положение мембранного танка относительно жесгкого корпуса судна. Узлы, крепящие мембранный танк к корпусу судна, воспринимают большие нагрузки, ввиду чего их изготавливают из металла, создающего теплопроводящие каналы, что нарушает изоляцию мембранного танка и охлаждает корпус судна, Целью изобретения является ликвидация теплопроводящих каналов. Это достигается тем, что фиксация положения мембранного танка осуществляется жесткими уголковым.t элементами с ребрами жесткости, образующими неразъемное соединение с кромками танка и разъемное неподвижное соединение с изоляцией контейнера, причем ребра уголковых элементов расположены в стыках между изоляционными блоками Т-образной и прямоугольной формы.

На фиг. 1 показан элемент предлагаемого контейнера в аксонометрии; на фиг. 2 — горлзонтальный разрез контейнера.

К кромке мембранного танка 1 приварены уголковые элементы 2 с ребрами 8 жесткости, которые располагаются между вертикальной частью 4 Т-образного блока 5 и вертикальной частью б прямоугольного блока 7, прикрепленных к жесткому корпусу 8 известным способом, при котором не нарушается целостность аварийной оболочки 9.

1О Фиксация мембранного танка 1 относительно жесткого корпуса происходит при помощи жесткого уголкового элемента 2, наглухо закрепленного на кромке танка. Танк удерживается от продольных усилий, возникающих от температурных деформаций или от качк:s судна, за счет ребер 8, зажатых между термоизоляционными блоками 5 и 7. Благодаря большой площади поверхности соприкосновения напряжения, передаваемое на блоки, от больших усилий невелико, ввиду чего отпадает необходимость в применении металлических креплений, соединяющих танк с жестким корпусом 8, нарушающих герметизацию аварийной оболочки 9 и создающих теплопрово25 дящий канал между транспортируемым сжиженным газом и жестким корпусом. жесткие уголковые элементы при достаточной их толщине могут быть и без ребер, что в свою очередь исключает необходимость использования

Т-о бр азных тер мо и зол яционных блоков.

293372

Предмет изобретения

Контейнер для сжиженных газов, состоящий из мембранного танка, изолированного от корпуса облицовкой из термоизоляционных блоков, и узлов, фиксирующих положение мембранного танка относительно жесткого корпуса, отличающийся тем, что, с целью ликвидации теплопроводящих каналов, охлаждающих корпус, фиксирующие узлы выполнены в виде жестких уголковых элементов с ребрами жесткости, ооразующих неразъемное соединение с кромками танка и разъемное

5 неподвижное соединение с изоляцией контейнера, причем ребра уголковых элементов расположены в стыках ме кду изоляционными блоками Т-образной и прямоугольной формы.
