Противопригарное покрытие для литейных форм и стержней

Противопригарное покрытие для литейных форм и стержней

Иллюстрации

Показать все

Реферат

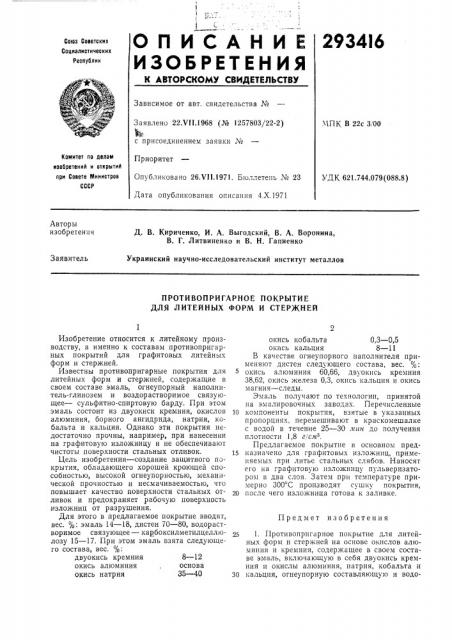

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2934I6

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22.Vll.1968 (№ 1257803/22-2)

k с присоединением заявки №

ЧПК В 22с 3 00

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 26.V11.1971. Бюллетень ¹ 23

Дата опубликования описания 4.Х.1971

УДК 621.744.079 (088.8) Авторы изобретения

Д. В. Кириченко, И. А. Выгодский, В. A. Воронина, В. Г. Литвиненко и В. Н. Гапиенко

Заявитель

Украинский научно-исследовательский институт металлов

ПРОТИВОПРИГАРНОЕ ПОКРЫТИЕ

ДЛЯ ЛИТЕЙНЫХ ФОРМ И СТЕРЖНЕЙ окись кобальта О,3 вЂ,5 окись кальция 8 — 11

В качестве огнеупорного наполнителя применяют дистен следующего состава, вес. окись алюминия 60,66, двуокись кремния

38,62, окись железа О,З, окись кальция и окись магния — следы.

Эмаль получают по технологии, принятой на эмалировочных заводах. Перечисленные

10 компоненты покрытия, взятые в указанных пропорциях, перемешивают в краскомешалке с водой в течение 25 — ЗО лшн до получения плотности 1,8 г/слтз.

Предлагаемое покрытие в основном пред15 назначено для графитовых изложниц, применяемых при литье стальных слябов. Наносят его на графитовую изложницу пульверизатором в два слоя. Затем при температуре примерно 300 С производят сушку покрытия, 20 после чего изложница готова к заливке.

25 1. Г1ротивопригарное покрытие для литейных форм и стержней на основе окислов алюминия и кремния, содержащее в своем составе эмаль, включающую в себя двуокись кремния и окислы алюминия, натрия, кобальта и

30 кальция, огнеупорную составляющую и водоИзобретение относится к литейному производству, а именно к составам противопригарных покрытий для графитовых литейных форм и стержней.

Известны противопригарчые покрытия для литейных форм и стержней, содержащие в своем составе эмаль, огнеупорный наполнитель-глинозем и воздорастворимое связующее — сульфитно-спиртовую барду. При этом эмаль состоит из двуокиси кремния, окислов алюминия, борного ангидрида, натрия, кобальта и кальция. Однако эти покрытия недостаточно прочны, например, при нанесении на графитовую изложницу и не обеспечивают чистоты поверхности стальных отливок.

Цель изобретения — создание защитного покрытия, обладающего хорошей кроющей способностью, высокой огнеупорностью, механической прочностью и несмачиваемостью, что повышает качество поверхности стальных отливок и предохраняет рабочую поверхность изложниц от разрушения.

Для этого в предлагаемое покрытие вводят, вес. О о: эмаль 14 — 18, дистен 70 — 80, водорастворимое связующее — карбоксилметилцеллюлозу 15 — 17. При этом эмаль взята следующего состава, вес. О о: двуокись кремния 8 — 12 окись алюминия . основа окись натрия 35 — 40

Предмет изобретения

293416

Составитель Н. Чапчиков

Техред Л. Л. Евдонов Корректор Е. Н. Зимина

Редактор Т. Баранова

Заказ 2630/1 Изд. № 1071 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 растворимое связующее, отличающееся тем, что, с целью повышения качества поверхности отливок, в ее составе в качестве огнеупорной составляющей, содержащей окислы алюминия, используют дистен, в качестве связующего применена карбоксилметилцеллюлоза, а составляющие покрытия взяты при следующем соотношении компонентов, вес. %. эмаль 14 — 18 ди стен основа карбоксилметилцеллюлоза 15 — 17

2. Покрытие по п. 1, отличающееся тем,что составляющие эмали взяты при следующем соотношении компонентов, вес. %.. двуокись кремния 8 — 12 окись алюминия основа окись натрия 35 — 40 окись кобальта 0,3 — 0,5 окись кальция 8 — 11
