Реферат

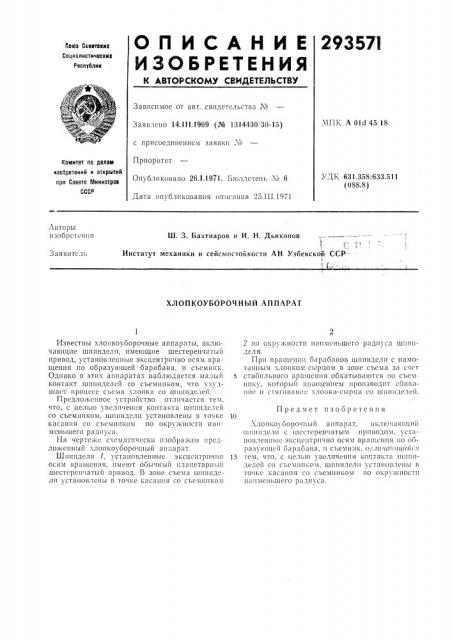

ОПИСАНИЕ 29357I

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сок)е Соеетскнк

Сокиалнстнческик

Респтблнк

Зависимое от авт. свидетельства М

ЧПК А 01с1 45,(18

Заявлено 14.ill.1969 (№ 1314430 30-15) с присоединен!!см заявки . м)

Приоритет

Опубликовано 26.1.1971. В!Оллстень ¹ 6

Дата опубликования Описания 25.III.1971!!атемтет по делам иоооретений и открытий прм Совете Министров

СССР

УДК 631.358:633.511 (088.8) Авторы изобрс1сния

Ш. 3. Бахтиаров и И. Н, Дьяконов

Институт механики и сейсмостойкости AH Узбекской ССР-i, "!

Заявитель

ХЛОПКОУБОРОЧНЫЙ АППАРАТ

Предмет изобретения

Известны хлопкоуборочные аппараты, включающие шпиндели, имеющие шестеренчатьш привод, установ.!еппые эксцен1рично осям вращения по образующей барабана, и съемник.

Однако в этих аппаратах наблюдается малый контакт шпинделей со съемником, что ухудшает процесс съема хлопка со шпинделей.

Предложенное устройство отличается тем, что, с целью увеличения контакта шпинделей со сьсмником, шпиндели установлены в точке касания со съемником по окружности наименьшего радиуса.

I-ln чертеже схсматпч!. ски изооражси llpc;I, ЛОЖ Ifffhfff . !Опко 00pO fffhlff а!и1(1р»Т.

Шпиндели 1, установленные эксцентрично осям вращения, имеют ооычный планетарный шестсрснчатый привод. В зоне съема шшшдели установлены в точке касания со съемником

2 Ilo of PE )l ffocTII п»и меньlllel o P»+If i c» ш;1пнделя.

При вращешш бар»б»нов шпиндели с намотанным хлопком-сырцом в зоне съема за c÷ñò

5 стабильного вращения обкатываются по сьемнику, который вр»(цением производит сбив»ние и стягиваш(с xefoffê»-сырца со шпинделей.. :!Оп ко ooPo IIII IÉ а пи»Р»т, вк 110 l»!Oil!!Ill

fuff!! lueли с шсстсренч»тым приводом, уст»нов, le!ill! !с эксцс".1трпчно Осям Вр(1и,си!1я по ООР (1 3 У 10 Iц с и О» Р а О 11 н», и с ъ е м и и и, Г) (.1 (((0! l ) ((I (((! Г (15 тем, что, с цел!Яо увеличения контакт» шпиидслсй со съ()I IIII êî: 1, шпппдс,ли i стаиовлень1 13 го 1кс кас(!ни я со съсмником по Окрмжиости и» .!меньшего р»диуса.

Составитель В. Иванов

Редактор 3. Твердохлебова Техрсд T. П. Курилко Корректор Т. А. Китаева

Изд. № 273 Заказ 619, 8 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская паб., д. 4!5

Типография, пр. Сапунова, 2
