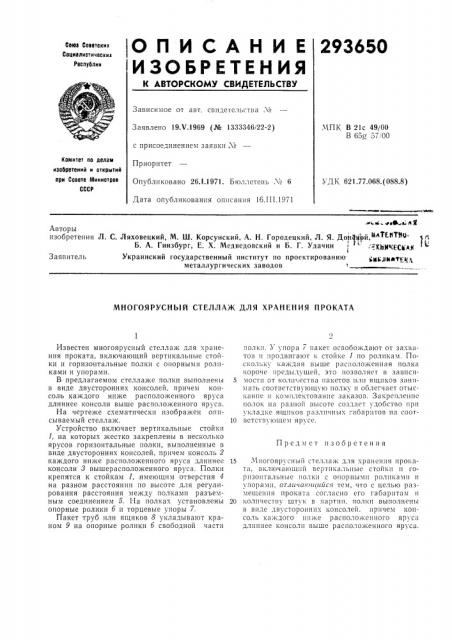

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

293650

Союз Соеетскит

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 19.V.1969 (№ 1333346/22-2) МПК В 21с 49/00

В 65@ 57 00 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Сосете Министров

СССР

Приоритет

Опубликовано 26.1.1971. Бюллетень ¹ 6

Дата опубликования описания 16.111.1971

УДК 621.77.068. (088.8) .ю в юаб а л:й

Авторы изобретения Л. С. Ляховецкий, М. Ш. Корсунский, А. Н. Городецкий, Л. Я. Дон рй," 1 "Т""

Б. А. Гинзбург, Е. Х. Медведовский и Б. Г. Удачин !! ; щрт1 ду1

Украинский государственный институт по проектированию ><1„-1Ig y0v. металлургических заводов

Заявитель

МНОГОЯРУСНЫЙ СТЕЛЛАЖ ДЛЯ ХРАНЕНИЯ ПРОКАТА

Предмст изобретения

Известен многоярусный стеллаж для хранения проката, включающий вертикальные стойки и горизонтальные полки с опорными роликами и упорами.

В предлагаемом стеллаже полки выполнены в виде двусторонних консолей, причем консоль каждого ниже расположенного яруса длиннее консоли выше расположенного яруса.

На чертеже схематически изображен описы в а е м ый стелл аж.

Устройство включает вертикальные стойки

1, на которых жестко закреплены в несколько ярусов горизонтальные полки, выполненные в виде двусторонних консолей, причем консоль 2 каждого ниже расположенного яруса длиннее консоли 3 вышерасположенного яруса. Полки крепятся к стойкам 1, имеющим отверстия 4 на разном расстоянии по высоте для регулирования расстояния между полками разъемным соединением 5. На полках установлены опорные ролики б и торцевые упоры 7.

Пакет труб или ящиков 8 укладывают краном 9 на опорные ролики б свободной части полки. У упора 7 пакет освобождают от захватов и продвигают к стойке 1 по роликам. Поскольк? 1 яждя я Выше расположенная иолкя короче «редь!дущей, это «озволясT в зависи5 мости от коли.ества пакетов или ящиков занимать соответствующую полку и облегчает отыс1 ание 11 к011«лL?ITOB3«ис 33К330в. Закрепле««c полок на разной высоте создает удобство Il p«

УКЛЯДКС Я!ЦИКОВ РЯЗЛИЧИЫХ ";!03P«TOB «3 COOT10 ветствую«1ем ярусе.

15 Многоярусный стеллаж для хра«ения прокатя, Включающий Вертикаль«в!е стойки и ГО" ризо«тальные полки с о«ор«ыми роликами и упорами, отличая?щиися тем, что с целью р33меще«ия проката согласно его габаритам и

20 количеству штук в партии, полки выполнены в виде двусторонних консолей, причем консоль кяждого «и?1:е рясположси«ОГО яруc« длиннее консоли выше расположенного яр са.

293650

Составитель Л. Матурина

Техред Т. П. Курилко Корректор Л. А. Царькова

Редактор Д. Пинчук

Типография, пр. Сапунова, 2

Изд. № 219 Заказ 531/18 Тира>к 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4>5
