293673

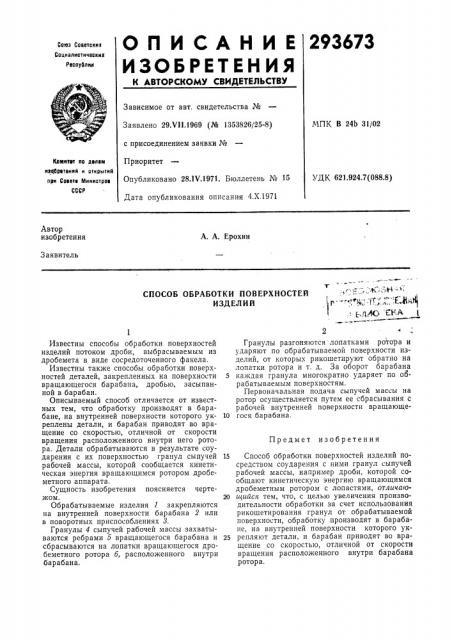

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Заявлено 29.Vll.1969 (№ 1353826/25-8) с присоединением заявки №
Приоритет
Опубликовано 28.1Ч.1971. Бюллетень № 15
Дата опубликования описани|я 4.Х.1971
МПК В 24Ь 31/02
Кохтитот ло долота иаО0ретенлй H открытий ори Соьете Мннистрое
СССР
УДК 621.924.7(088.8) Автор изобретения
А. А. Ерохин
Заявитель
"е с
СПОСОБ ОБРАБОТКИ ПОВЕРХНОСТЕЙ
ИЗДЕЛИЙ т 1Г "" т,к,д
: p.»AO C1- :
Известны способы обработки поверхностей изделий потоком дроби, выбрасываемым из дробемета в виде сосредоточенного факела.
Известны также способы обработки поверхностей деталей, закрепленных на поверхности вращающегося барабана, дробью, засыпанной в барабан.
Описываемый способ отличается от известных тем, что обработку производят в барабане, на внутренней поверхности которого укреплены детали, и барабан приводят во вращение со скоростью, отличной от скорости вращения расположенного внутри него ротора. Детали обрабатываются в результате соударения с их поверхностью гранул сыпучей рабочей массы, которой сообщается кинетическая энергия вращающимся ротором дробеметного аппарата.
Сущность изобретения поясняется чертежом.
Обрабатываемые изделия 1 закрепляются на внутренней поверхности барабана 2 или в поворотных приспособлениях 8.
Гранулы 4 сыпучей рабочей массы захватываются ребрами 5 вращающегося барабана и сбрасываются на лопатки вращающегося дробеметного ротора б, расположенного внутри барабана.
Гранулы разгоняются лопатками ротора и ударяют по обрабатываемой поверхности изделий, от которых рикошетируют обратно на лопатки ротора и т. д. За оборот барабана
5 каждая гранула многократно ударяет по обрабатываемым поверхностям.
Первоначальная подача сыпучей массы на ротор осуществляется путем ее сбрасывания с рабочей внутренней поверхности вращающе10 гося барабана.
Предмет изобретения
15 Способ обработки поверхностей изделий посредством соударения с ними гранул сыпучей рабочей массы, например дроби, которой сообщают кинетическую энергию вращающимся дробеметным ротором с лопастями, отличаю20 и ийся тем, что, с целью увеличения производительности обработки за счет использования рикошетирования гранул от обрабатываемой поверхности, обработку производят в барабане, на внутренней поверхности которого ук25 репляют детали, и барабан приводят во вращение со скоростью, отличной от скорости вращения расположенного внутри барабана ротора.
