Устройство для швартовки грузов

Устройство для швартовки грузов

Иллюстрации

Показать все

Реферат

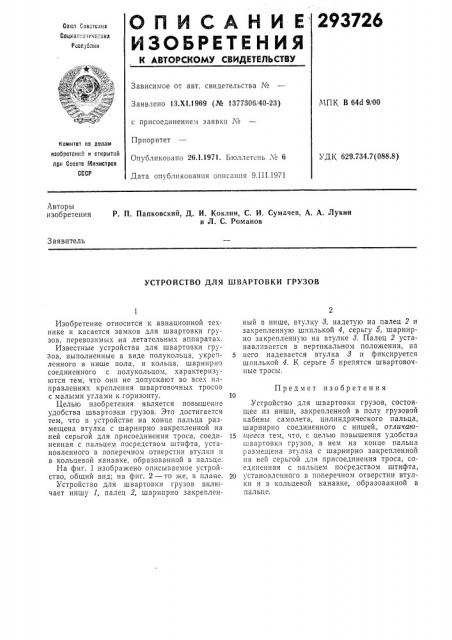

О П И С А Н И Е 293726

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

C0lQ. Советских

C0iLHB,:.i Vh =ииХ

Росстани

Зависимое от авт. свидетельства ¹

МПК В 640 9/00

Заявлено 13.Х1.1969 (¹ 1377306 40-23) Комитет иа делам с присоединением заявки ¹

Приоритет

Опубликовано 261.1971. Бюллетснь № 6

Дата опубликования описания 9.111.1971 иаооретеиий и открытий при Совете Иииистров

СССР

УДК 629.734.7(088.8) Авторы изобретения

Р. П, Папковский, Д. И. Коклин, С. И. Сумачев, А, А. Лукин и Л. С, Романов

Заявитель

УСТРОЙСТВО ДЛЯ 1цВАРТОВКИ ГРУЗОВ

Изобретение относится к авиационной технике и касается замков для швартовки грузов, перевозимых на летательных аппаратах.

Известные устройства для швартовки грузов, выполненные в виде полукольца, укрепленного в нише пола, и кольца, шарнирно соединенного с полукольцом, характеризуются тем, что они не допускают во всех направлениях крепления швартовочных тросов с малыми углами к горизонту.

Целью изобретения является повышение удобства швартовки грузов. Это достигается тем, что в устройстве на конце пальца размещена втулка с шарнирно закрепленной на ней серьгой для присоединения троса, соединенная с пальцем посредством штифта, установленного в поперечном отверстии втулки и в кольцевой канавке, образованной в пальце.

На фиг. 1,изображено описываемое устройство, общий вид; на фиг. 2 — то же, в плане.

Устройство для швартовки грузов включает нишу 1, палец 2, шарнирно закрепленный в нише, втулку 8, надетую на палец 2 и закрепленную шпилькой 4, серьгу 5, шарнирно закрепленную на втулке 8. Палец 2 устанавливается B вертикальном положении, на

5 него надевается втулка 8 и фиксируется шпилькой 4. К серьге 5 крепятся швартовочные тросы.

Предмет изобретения

Устройство для швартовки грузов, состоящее из ниши, закрепленной в полу грузовой кабины самолета, цилиндрического пальца, шарнирно соединенного с нишей, отличаю15 и1ееся тем, что, с целью повышения удобства швартовки грузов, в нем на конце пальца размещена втулка с шар нирно закрепленной на ней серьгой для присоединения троса, соединенная с пальцем посредством штифта, 20 установленного в поперечном отверстии втулки и в кольцевой канавке, образованной в пальце.

293726 иг

Фиã - 2

Составитель И. Лебедева

Редактор Н. Старостина

Корректор О. М. Ковалева

Изд. М 234 Заказ 44074 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретен ий и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
