Реферат



293741

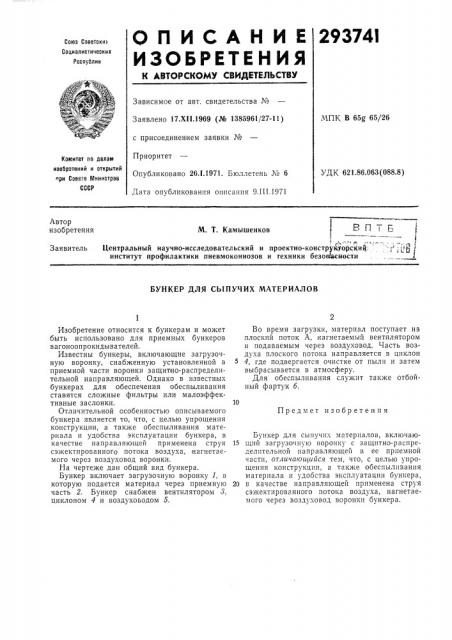

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски>

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.XII.1969 (Ko 1385961/27-11) с присоединением заявки №

Приоритет

Опубликовано 26.I.1971. Бюллетень № 6

Дата опубликования описания 9.III.1971

МПК В 65g 65/26

Комитет по делам изобретений и открытий ри Совете Мииистрое

СССР

УДК 621.86 063(088 8) М. T. Камышенков р !

Центральный научно-исследовательский и проектно-конструкторский: -,:,; ь, институт профилактики пневмокониозов и гехники безоМсивстл !

Автор изобретения

Заявитель

БУНКЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к бункерам и может быть использовано для приемных бункеров вагоноопрокидывателей.

Известны бункеры, включающие загрузочную воронку, снабженную установленной в приемной части воронки защитно-распределительной направляющей. Однако в известных бункерах для обеспечения обеспыливания ставятся сложные фильтры или малоэффективные заслонки.

Отличительной особенностью описываемого бункера является то, что, с целью упрощения конструкции, а также обеспыли в ания материала и удобства эксплуатации бункера, в качестве направляющей применена струя сэжектированного потока воздуха, нагнетаемого через воздуховод воронки.

На чертеже дан общий вид бункера.

Бункер включает загрузочную воронку 1, в которую подается материал через приемную часть 2. Бункер снабжен вентилятором 8, циклоном 4 и воздуховодом 5.

Во время загрузки, материал поступает на плоский поток А, нагнетаемый вентилятором и подаваемым через воздуховод. Часть воздуха плоского потока направляется в циклон

4, где подвергается очистке от пыли и затем выбрасывается в атмосферу.

Для обеспыливания служит также отбойный фартук б.

Бункер для сыпучих материалов, включаю15 щий загрузочную воронку с защитно-распределительной направляющей в ее приемной части, отличающийся тем, что, с целью упрощения конструкции, а также обеспыливанпя материала и удобства эксплуатации бункера, 20 в качестве направляющей применена струя сэжектированного потока воздуха, нагнетаемого через воздуховод воронки бункера.
