Замазка для соединения изделий из стекла

Замазка для соединения изделий из стекла

Иллюстрации

Показать все

Реферат

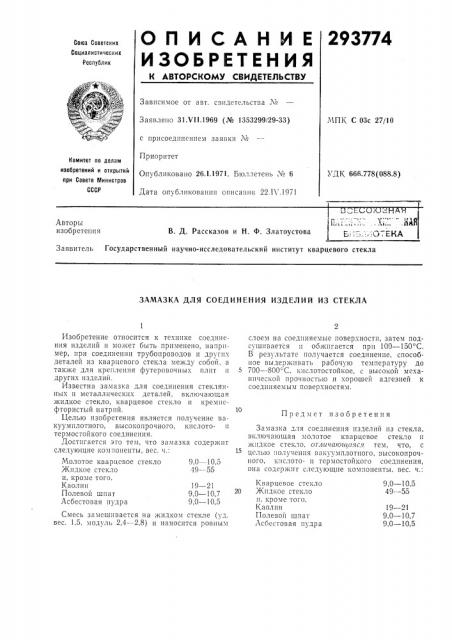

293774

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 31 VI1.1969 (№ 1353299/29-33) МПК С 03с 27/10 с присоединением заявки М

Приоритет

Опубликовано 26.1.1971. Бюллетень № 6

Дата опубликоваш1я описа.пгя 22.1 .1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.778(088.8) I 1

Авторы изобретения

В. Д. Рассказов и Н. Ф. Златоустова

Заявитель Государственный научно-исследовательский институт кварцевого стекла

ЗАМАЗКА ДЛЯ СОЕДИНЕНИЯ ИЗДЕЛИЙ ИЗ СТЕКЛА

Предмет изобретения

Кварцевое стекло

20 жидкое стекло и, кроме того, Каолин

Полевой шпат

Асбестовая пудра

9,0 — 10,5

49 — 55

19 — 21

9,0 — 10,7

9,0 — 10,5

Изобретение относится к технике соединения изделий и может быть применено, например, при соединении трубопроводов и других деталей из кварцевого стекла между собои, а также для крепления футеровочных плит и других изделий.

Известна замазка для соединения стеклянных и металлических деталей, включающая жидкое стекло, кварцевое стекло и кремнефтористый натрий.

Целью изобретения является получение вакуумплотного, высокопрочного. кислото- и термостойкого соединения.

Достигается это тем, что замазка содержит следующие компоненты, вес. ч.:

Молотое кварцевое стекло 9,0 — 10,5

Я(идкое стекло 49 — 55 и, кроме того, Каолин 19 — 21

Полевой шпат 9,0 — 10,7

Асбестовая пудра 9,0 — 10,5

Смесь замешивается на жидком стекле (уд. вес. 1,5, модуль 2,4 — 2,8) и наносится ровным слоем на соединяемые поверхности, затем подсушивается и обжигается при 100 — 150 С.

В результате получается соединение, способное выдерживать рабочую температуру до

700 — 800 С, l iicлотостойкое, с высокой нпческой прочностью и хорошей адгезпей к соединяемым поверхностям.

Замазка для соединения изделий из стекла, включающая молотое кварцевое стекло и жидкое стекло, оглпчпющаясч тем, что, с целью получения вакуумплотного, высокопрочного, кпслото- и термостойкого соединения, она содержит следующие компоненты, вес. ч.:
