Жаростойкое вяжущее
Патент 293775
Авторы
- А. Н. Абызов, А. Н. Чернов, Н. А. Фомичев, Г. В. Гемм
- строительных материалов
- уральский научно исследовательский , проектный иногщут,
- Я. А. Ахт мов , А. А. Гинтер
Классы МПК
Жаростойкое вяжущее
Иллюстрации
Реферат

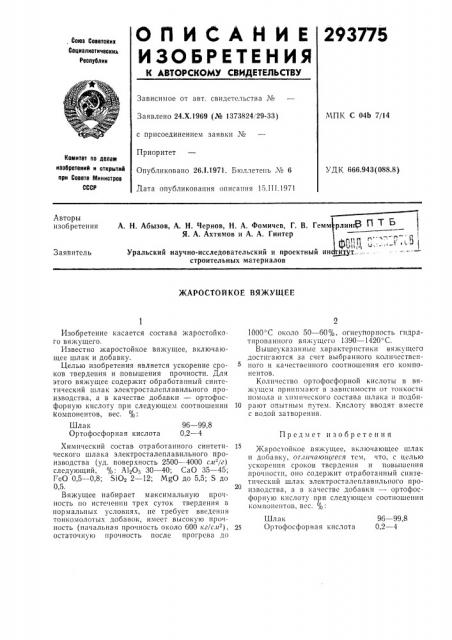

293775
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК С 04b 7/14
Заявлено 24.Х.1969 (№ 1373824/29-33) с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытиЯ при Совете министров
СССР
УДК 666.943(088.8) Опубликовано 26.1.1971. Бюллетень № 6
Дата опубликования описания 15.III.1971
Авторы изобретения
А. н. Аов1вов, А. н. чернов, н. А. Фомичев, Г. В. Гемм1рлинф
Я. А. Ахтямов и А. А. Гинтер
Уральский научно-исследовательский и проектный инйиуут строительных материалов
Заявитель
ЖАРОСТОЙКОЕ ВЯЖУЩЕЕ
Изобретение касается состава жаростойкого вяжущего.
Известно жаростойкое вяжущее, включающее шлак и добавку.
Целью изобретения является ускорение сроков твердения и повышения прочности. Для этого вяжущее содержит обработанный синтетический шлак электросталсплавильного производства, а в качестве добавки — ортофосфорную кислоту при следующем соотношении
Компонентов, вес. %:
Шлак 96 — 99,8
Ортофосфорная кислота 0,2 — 4
Химический состав отработанного синтетического шлака электросталеплавильного производства (уд. поверхность 2500 †40 е,11 - /г) следующий, %: AI20s 30 — 40; СаО 35 — 45;
ГеО 0,5 — 0,8; SION 2 — 12; MgO до 5,5; S до
0,5.
Вяжущее набирает максимальную прочность 110 истечении трех суток твердения B нормальных условиях, пс требует введения тонкомолотых добавок, имеет высокую прочность (начальная прочность около 600 кг/с.1>2), остаточную прочность после прогрева до
1000 С около 50 — 60%, огнеупорность гпдратированного вяжущего 1390 — 1420 С.
Вышеуказанные характеристики вяжущего достигаются за счет выбранного количественного и качественного соотношения его компонентов.
Количество ортофосфорной кислоты в вяжущем прпнима1от в зависимости от тонкости помола и химического состава шлака и подбп10 рают опытным путем. Кислоту вводят вместе с водой затворения.
Предмет изобретения
Жаростойкое вяжущее, включающее шлак и добавку, отлича>о»1ееся Tcì, что, с целью ускорения сроков твсрдсния и повышения прочности, оно содержит отработанный спнтеТПЧЕСКИИ ШЛаК ЭЛЕКТРОСтаЛЕПЛеПВПЛЫ1ОГО ПРО20 изводства, а в качестве добавки — ортофосфорную кислоту при следующем соотношении компонентов, вес. %:
Шлак 96 — 99,8
25 Ортофосфорная кислота 0,2 — 4
