Класс 74 с,, Х № 29389

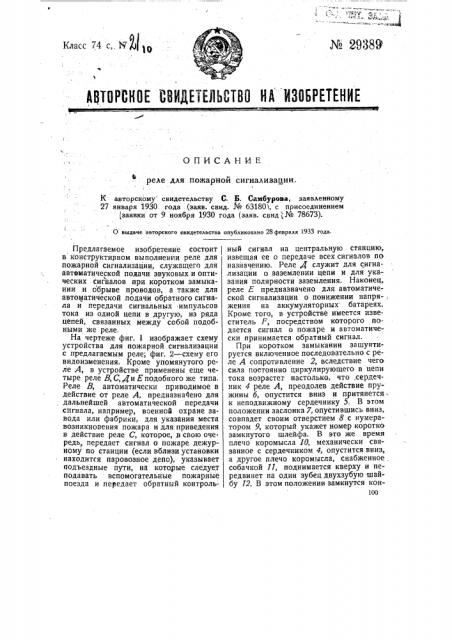

АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА ИЗОБРЕТЕКИЕ

О П И С А Н И. Е

Ь

L реле для пожарнои сигнализации

К авторскому свидетельству С. Б. Самбурова, заявленному

27 января 1930. года (заяв. свид. ¹ 631801, с присоединением заявки от 9 ноября 1930 года (заяв. свид „ ¹ 78673).

О выдаче авторского свидетельства опубликовано 28 февраля 1933 года.

Предлагаемое изобретение состоит в конструктивном выполнении реле для пожарной сигнализации, служащего для автюматической подачи звуковых и оптических сигналов при. коротком замыкании и обрыве проводов, а также для автоматической подачи обратного сигнала и передачи сигнальных импульсов тока из одной цепи в другую, из ряда цепей, связанных между собой подобными же реле.

На чертеже фиг. 1 изображает схему устройства для пожарной сигнализации с предлагаемым реле; фиг. 2 — схему его видоизменения.. Кроме упомянутого реле А, в устройстве применены еще четыре реле В, С,,4 и Е подобного же типа.

Реле В, автоматически приводимое в действие от реле А, предназначено для дальнейшей автоматической передачи сигнала, например, военной охране завода или фабрики, для указания места возникновения пожара и для приведения в действие реле С, которое, в свою очередь,, передает сигнал о пожаре дежурному по станции (если вблизи установки находится паровозное депо),- указывает подъездные пути, на которые следует подавать вспомогательные пожарные поезда и передает обратный контрольный сигнал на центральную станцию, извещая ее о передаче всех сигналов по назначению. Реле Д служит для сигнализации о заземлении цепи и для указания полярности заземления. Наконец, реле Е предназначено для автоматической сигнализации о понижении напря-, жения на аккумуляторных батареях.

Кроме того, в устройстве имеется известитель F, посредством которого подается сигнал о пожаре и автоматически принимается обратный сигнал.

При коротком замыкании за шунтируется включенное последовательно с реле А сопротивление 2, вследствие чего сила постоянно циркулирующего в цепи тока возрастет настолько, что .сердечник 4 реле А, преодолев действие пружины б, опустится вниз и притянетсяк неподвижному сердечнику 5. В этом положении заслонка 7, опустившись вниз, совпадет своим отверстием 8 с нумератором 9, который укажет номер коротко замкнутого шлейфа. В это же время плечо коромысла 10, механически связанное с сердечником 4, опустится вниз, а другое плечо коромысла, снабженное собачкой 11, поднимается кверху и передвинет на один зубецдвухзубую шайбу 12. В этом положении замкнутся кон100 такты 13 и 14 и включат в цепь аккумуляторной батареи 1 табло 15 с надписью „короткое замыкание" и звуковой сигнал, например, колокол 16. Выключатель 17 предназначен для .выключения колокола.

При обрыве провода шлейфа ток в цепи реле А прекратится, вследствие чего сердечник 5 размагнитится и железный якорь 18, укрепленный на одном из концов коромысла 19, упадет вниз; ушко 20, находящееся на втором конце коромысла 19, поднимется кверху и освободит штифтик 21, удерживающий груз 22, укрепленный на конце рубильника 23; при падении груза 22 рубильник замкнет контакты 24 и 25 в цепи звонка 28 и ламп накаливания 26 и 27, освещающих табло с надписью „обрыв

° цепи". Упавший же вниз груз 22откроет нумератор 30, на котором написан номер шлейфа (груз 22 вместе с тем служит и заслонкой нумератора 30). Выключатель 29 служит для выключения звонка 28.

При нормальном положении сети через последовательно включенные катушки 31 и 32 реле Д проходит ток незначительной силы и это последнее не работает. При заземлении одного из про водов, например, соединенного с положительным полюсом через обмотку катушки 31 и землю 33, пройдет более сильный ток, вследствие чего сердечник 34, .преодолев сопротивление пру- жины 36, опустится вниз и притянется к сердечнику 35. В таком положении замкнутся контакты 37 и 38 в цепи электрической лампочки 39, освещающей табло с надписью „заземлен плюс", и звонка 40. При заземлении другого провода сети более сильный ток пройдет через обмотку 32, сердечник 41 которой, преодолев сопротивление пружины 43, притянется к неподвижному сердечнику 42, вследствие чего контакты 44п 45 замкнут цепь лампочки накаливания 46, освещающей табло с надписью „заземлен минус", и звонка 40. Выключатель 47 служит для выключения звонка 40 и лампочки.

О понижении напряжения в сети устройство сигнализирует следующим образом: в нормальном положении через обмотку 18 реле Е проходит опреЪ деленная сила тока, благодаря чему подвижной железный сердечник, подвешенный на спиральной пружине 50, втягивается внутрь катушки 48 и остается на определенной высоте. При понижении напряжения в сети сила тока в катушке 48 ослабнет, вследствие чего сердечник 49 опустится вниз и замкнет контакты 51 и 52 в цепи лампочки накаливания 53 и звонка 54. Выключатель 55 служит для выключения звонка 54. Чашечка 56 служит для наложения груза при регулировке реле Е на определенное напряжение. При возникновении пожара в какомлибо из пунктов в соответствующем извещателе F срывается пломба, открывается дверца и нажимается контакт 58.

При открытии дверцы автоматически замыкается и, вновь размыкается контакт 59, шунтирующий сопротивление 2, вследствие чего через обмотку реле А пройдет более сильный ток; подвижной сердечник 4 реле А опустится вниз и собачка 11 передвинет шайбу 12 на один зубец, т.-е. реле А на мгновение отметит короткое замыкание в цепи, В следующий момент при нажатии or руки контакта о8 линия второй раз замкнется накоротко и одйовременно с этим переключатель 57 замкнется для обратного сигнала; однако, вследствие большого омического сопротивления катушки реле А, обратного сигнала в этот момент не получится. При втором коротком замыкании шайба 12 передвинется на второй зубец, прервет сигнал короткого замыкания, так как контакты 13 и 14 станут на изолированную поверхность с, а зубец 60 освободит ушко 61 с грузом 62, прикрепленным на конце двухножевого однополюсного рубильника 63. Освободившийся груз 62, благодаря своей эксцентричности, вместе с рубильником 63 опрокинется я упадет вниз. При своем падении груз замкнет контакты 64, 65, 66и 67, аоткрывшийся нумератор 68, помещенный позади диска груза 62, укажет пункт возникновения пожара. При включении рубильника 63 в цепь аккумуляторной батареи 1 через контакты б4 и 67 будут включены звонок 73 и лампочка накаливания 71 и 72, освещающие табло с надписью „пожар".

Кроме того, рубильник 63 включит в! цепь батареи 1 через контакты 66 и 67 и сопротивление 69 обратный звонковый или световой сигнал 70, извещающий подавшего сигнал о том, что его сигнал на центральной станции принят. При замыкании рубильника 63 через контакты

65 и б7 зашунтируется сопротивление 74 на реле В. В этом положении через обмотку 75 реле В пройдет более сильный ток, вследствие чего железный сердечник 76, преодолев сопротивление спиральной пружины 78, притянется к неподви кному железному сердечнику 77.

Одно из плеч 6 коромысла 79, сцепленное с подвижным железным сердечником 76, опустится вниз, второе же плечо с собачкой 80 поднимется кверху и передвинет шайбу 81 так, что зубец ее 82 освободит ушко 83. Освободившийся груз 84, укрепленный на двухножевом однополюсном рубильнике 85, упадет вниз и замкнет контакты 86. 87, 88 и 89; открывшийся при этом нумератор 90 укажет пункт возникновения пожара. В этом положении в цепь батареи через контакты 87и 89 будут включены звонок 93 и лампочки накачивания 91 и 92, освещающие табло с надписью

„пожар". Таким путем подается тревожный сигнал о пожаре военной охране и указывается пункт возникновения пожара. Через контакты 88 и 86 зашунтируется сопротивление 94 на реле С, которое сработает точно так же, как и все ранее описанные, и замкнет контакты 106, 107, 108 и 109, вследствие чего будут при. ведены в действие звуковой и оптический сигналы, указывающие дежурному по станции, на какой путь следует подать вспомогательные пожарные поезда. Через контакты 1Об и 108 в цепь будут включены лампы, освещающие плакат 114, с надписью „сигналы переданы", установленный на центральной станции.

Посредством якоря 115, укрепленного на коромысле 116, .освобождается, как выше было описано, груз 17 7, открывается нумератор 118, замыкаются контакты 119 и 120, замыкающие цепь звонка 128 и ламп накаливания 121 и 122, сигнализирующих о размыкании цепи реле С. Подобным же образом, посредством якоря 124, происходит замыкание цепи звонка 132 и ламп накаливания 130 э и 131, сигнализирующих о размыкании цепи реле В.

Для переговоров с центральной станцией от извещателя пользуются телефоном 733 и штепселем 134, в который включается микротелефонная трубка.

Звонок 135 служит для вызова. Переключатель 136 служит для переключения звонка и телефона.. От грозовых разрядов линия охраняется громоотводами 137, котолые устанавливаются на всех шлейфах. Шпенек 138 служит для автоматического разъединения кЬнтакта 57, которое происходит в момент закрытия дверцы шкафчика известителя F.

Линия 139 служит для зарядки аккумуляторной батареи, которая производится через амперметр 140, автоматический рубильник 141 и реостат 142. На больших установках может быть дополнительный умформер 143 с реостатом 144, автоматическим рубильником 145 и амперметром 146. Дополнительный умформер берется мощностью, согласно постоянному расходованию контрольного тока в цепи всей установки, которая всегда находится под током. С установкой дополнительного умформера 143 зарядка аккумуляторной батареи 7 производится исключительно в порядке необходимой правильной технической ее эксплоатации.

В видоизмененном устройстве (фиг, 2) часть реле заменена обычным реле с втягивающимся сердечником, и переключатель с двухзубой шайбой оставлен лишь у реле А. Реле А и В включены в цепь аккумуляторной батареи 1 последовательно: положительный полюс батареи, линейный провод 2,> сопротивление 2, обмотка реле А, обмотка реле В, контакты 81,, 66, провод 2,, минус батареи.

Кроме того, для замыкания цепи сигнальных ламп 71 и 72) звонка 73 (сигнализация „пожар".) и цепи обратного сигнала 70 служит не рубильник 63, как в схеме по фиг. 1, а реле В, включение которого происходит следующим образом.

При замыкании контакта 58 при подаче сигнала о пожаре реле А сработает, так же, как и в первом случае, и передвинет шайбу 12 на второй зубец. В этом положении замкнутся между собой контакты 13, 14 и 14>, вследствие чего обмотка реле А зашунтируется и тск от аккумуляторной батареи пройдет,полностью через обмотку реле В. Сердечник 77 реле В (в этом случае подвижной) втянется внутрь соленоида и освободит крышку нумератора. Крышка нумератора под действием пружины или груза, укрепленного на этой крышке, упадет вниз и замкнет между собой контакты в цепи звонка 73 и электрических ламп. 71 и 72. При втягивании сердечника он нажмет. на плечо рычага ?9 и поднимет его кверху; противоположное плечо этого рычага опустится, вниз и освободит крестовину рычага 80, который под действием пружины 73опрокинется и. ударит по ножу переключателя 81, разомкнув тем самым цепь реле В.

Одновременно с этим замкнутся между собой контакты 66„66 и 67 в цепи обратного сигнала 70.

Так как в видоизмененном устройстве реле 6 не имеет ни двухзубой шайбы, ни приводимого ею в действие переключателя 85, для замыкания цепи реле С служат контакты 66 и бб, в цепи обратного сигнала." положительный полюс батареи 1, контакты 86 и 87, обмотка реле С, контакты 66 и 66>, отрицательный полюс. Реле С при "своем срабатывании замыкает контакты 119: и 720 в цепи соответствующих сигнальных ламп и звонка. Для. сигнализации иа центральную станцию о принятии всех сигналов служит переключатель 85„приводимый в действие рычагом 99 реле С, опрокидывающим груз, оттягиваемый пружиной 1001. Этот переключатель замыкает контакты 86 и 86, светового плаката 774, установленного на центральной станции (с надписью „пожарные сигналы переданы") и размыкает цепь реле С.

Для контроля обрыва проводов.и перерывов тока в цепи, соединяющей реле В и С, в устройстве (фиг, .2) применено реле Ж, по конструктивному выполнению и действию подобное реле А

Предмет изобретения.

1. Реле для псжарной сигнализации, служа ще е для автоматической подачи оптических и звуковых сигналов при коротком замыкании и обрыве проводов, а также для автоматической подачи обратного сигнала и передачи сигнальных импульсов тока из одной цепи в другую из ряда цепей, связанных подобными же реле, отличающееся тем, что оно . снабжено двумя магнитными частями,. выполненными - так, что одна часть, служащая для сигнализирования об обрыве проводов, удерживается or отпадания притяжением к неподвижному магнитному сердечнику, а другая часть, втягиваемая внутрь катушки реле при коротком замыкании, проводов, связана храповой собачкой с двухзубой шайбой,. назначенной при одном коротком замыкании включать расположенным на нем контактом мЕСтную сигнальную цепь короткого замыкания, а при двух последовательных коротких замыканиях освобождать поднятый вверх выключатель, служащий для замыкания местной сигнальной цепи (тревоги) и цепи реле, передающего тревожный сигнал в следующий пункт.

2. При реле по и. 1 применение изве-. щателя, при открывании дверцы которого подается, сигнал. короткого замыкания.

3. При реле поп. ц. 1 и 2 применение дополнительного реле с двумя обмотками, указывающего полярность заземления.
