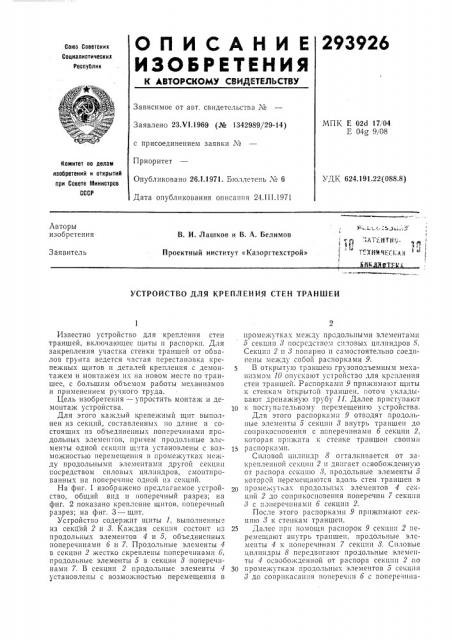

О П И C А Н И Е 293926

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК Е 02d 17 04

Е 04oо 9/08

Заявлено 23.VI.1969 (№ 1342989/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 26.1.1971. Бюллетень ¹ 6

Дата опубликования описания 24.111.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР ДК 624 191 22(088 8) t

I т1

« 1 1 !

Авторы изобретения

В. И. Лашков и В. А. Белимов

Проектный институт «Казоргтехстрой»

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ СТЕН ТРАНШЕИ

Известно устройство для крепления стен траншей, включающее щиты и распорки. Для закрепления участка стенки траншей от обзалов грунта ведется частая перестановка крепе>кных щитов и деталей крепления с демонтажем и монтажем их на новом месте по траншее, с большим объемом работы механизмов и применением ручного труда.

Цель изобретения — упростить монтаж и демонта>к устройства.

Для этого ка>кдый крепе?кный щит выполHåн из секций, составленных по длине и состоящих из объединенных поперечинами rlpGдольных элементов, причем продольные элементы одной секции щита установлены с возможностью перемещения в промежутках между продольными элементами другой секции посредством силовы c цил;шдров, смонтированных на поперечине одной из секций, На фиг. 1 изображено предлагаемое устройство, общий вид и поперечный разрез; на фиг. 2 показано крепление щитов, поперечньш разрез; на фиг. 3 — щит.

Устройство содержит щиты 1, выполненны из секций 2 и 8. Каждая секц:1я состоит из продольных элементов 4 и 5, объединенных поперечинами б и 7. Продольные элементы 4 в секции 2 жестко скреплены поперечинами б, продольные элементы 5 в секции 8 поперечинами 7. В секции 2 продольные элементы 4 установлены с возможностью перемещения в промежутках между продольпыми элементами

5 секции 8 посредство.1 с1«ловых цилиндров S.

Секции 2 и 8 попарно п самостоятельно соединены между собой распорками 9.

В открытую траншею грузоподъемным механизмом 10 опускают устройство для крепления стен траншей. Распорками 9 прижимают щиты к с Генкам ОТкрыТОй Тр2ншеи, ПОТО 11 укладывают дренажную трубу 11. Далее приступают к поступательному перемещеншо устройства.

Для этого распорками 9 отводят продольные элементы 5 секции 8 внутрь траншеи до сопрпкосновеш1я с поперечинами б секции 2, кото р а я и р и ?к а т 2 к с те н к е T p 2 H III er! с В О и м и

15 распорками.

Силовой цилиндр 8 огталкивается от заI p e 1I:I e I I iI o iI c e kr I I i r 2 и д в и г а е т освОбОжденную от распора сскцшо 8, продольные элементы 5 которой перемещаются вдоль стен траншеи в

2р проме? ытках продольных элементов 4 секций 2 до соприкосновения поперечин 7 секции

8 с пл еречинами б секции 2.

После этого распорками 9 прижимают секцшо 8 к стенкам траншеи.

25 Далее при помощи распорок 9 секции 2 перемещают внутрь траншеи, продольные элементы 4 к поперечинам 7 секции 8. Силовые цилиндры 8 передвигают продольные элементы 4 освобожденной от распора секции 2 .по

3р громежуткам продольных элементов 5 секц«ш

8 до соприкасания попереч1 и б с поперечина293926

Составитель 3, Зеленина

Рсдактор С. Ежкова Техред А. А. Камышникова Корректор Л. А. Царькова

Изд. № 280 Заказ 612/16 Тираж 473 Псдпиаьое

ЦНИИПИ Комитета по делам изобретений и открыт"rA прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 ми 7. И таким образом, соединенные секции 2 и 3 занимают исходное, положение до следующего передвижения.

Распорками 9 прижимают секцию 2 к стенке тра|ншеи.

Далее цикл повторяется.

Предмет изобретения

Устройство для крепления стен траншеи, включающее щиты и распорки, отличающееся тем, что, с целью упрощения монтажа и демонтажа, каждый крепежный щит выполнен составным по длине с секциями, состоящими из объединенных поперечинами продольных

5 элементов, причем продольные элементы од ной секции щита установлены с возможностью перемещения в цромежутках между продольными элементами другой секции посредством силовых цилиндров, смонтированных на попе10 речине одной из секций.
