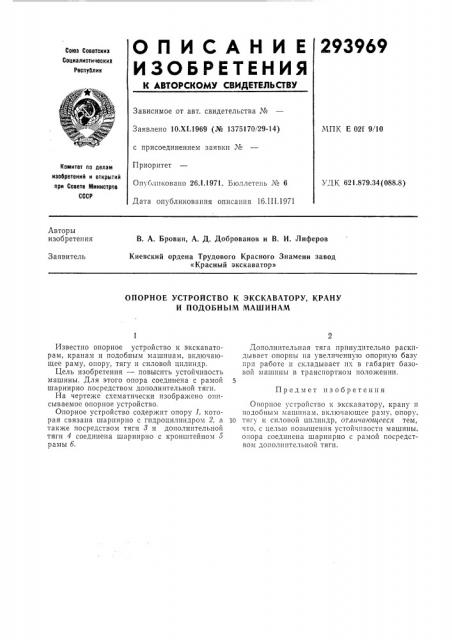

О П И С А Н И Е 293969

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолик

Зависимое от авт. свидетельства №

Заявлено 10.Х1.1969 (№ 1375170!29-14) с присоединением заявки №

Приоритет

Опубликовано 26.1.1971. Бюллетень № 6

МПК Е 02f 9/10

Комитет по делам изооретений и открытий при Совете Министров

СССР

УДК 621.879.34(088.8) Дата опубликования описания 16,III,1971

Авторы изобретения

В. А. Бровин, A. Д. Доброванов и В. И. Лиферов

Киевский ордена Трудового Красного Знамени завод

«Красный экскаватор»

Заявитель

ОПОРНОЕ УСТРОЙСТВО К ЭКСКАВАТОРУ, КРАНУ

И ПОДОБНЪ|М МАШИНАМ

Предмет изобретения

Известно опорное устройство к экскаваторам, кранам и подобным машинам, включающее раму, опору, тягу и силовой цилиндр.

Цель изобретения — повысить устойчивость машины. Для этого опора соединена с рамой шарнирно посредством дополнительной тяги.

На чертеже скематически изображено описываемое опорное устройство.

Опорное устройство содержит опору 1, которая связана шарнирно с гидроцилиндром 2, а также посредством тяги 3 и дополнительной тяги 4 соединена шарнирно с кронштейном б рамы б.

Дополнительная тяга принудительно раскидывает опорны на увеличенную опорную базу при работе и складывает нк в габарит базовой машины в транспортном положении.

Опорное устройство к экскаватору, крану н подобным машинам, включающее раму, опору, 10 тягу и силовой цилиндр, отлн«пюш,ееся тем, что, с целью повышения устойчивости машины, опора соединена шарнирно с рамой посредством дополнительной тяги.
