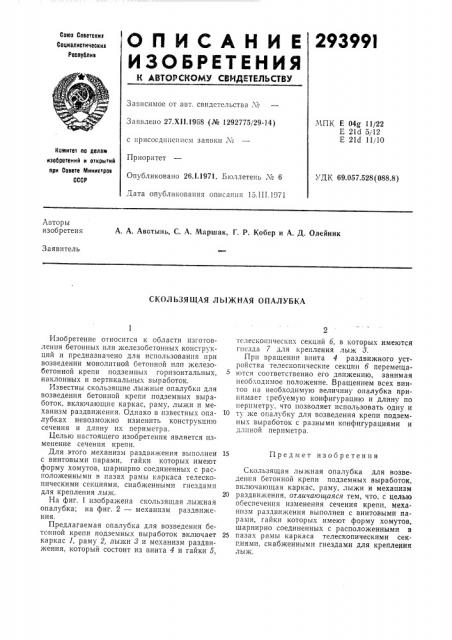

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлиотических

Реопублив

Зависимое от авт. свидетельства ¹

Заявлено 27.Х11,1968 (¹ 1292775/29-14) МПК Е 04g 11/22

Е 21d 5/12

Е 21d 11/10 с присоединением заявки №

Комитет по лелем изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 26.1,1971, Бюллетень ¹ G

Дата опубликования описания 15,III.1971

УД1(69.057.528(088.8) Авторы изобретеия

А. А. Австынь, С. А. Маршак, Г. P. Кобер и А. Д. Олейник

Заявитель

СКОЛЬЗЯЩАЯ ЛЫЖНАЯ ОПАЛУБКА

Предмет изобретения

Изобретение относится к области изготовления бетонных или железобетонных конструкций и предназначено для использования при возведении монолитной бетонной илп железобетонной крепи подземных горизонтальных, наклонных и вертикальных выработок.

Известны скользящие лыжные опалубки для возведения бетонной крепи подземных выработок, включающие каркас, раму, лыжи и механизм раздвижения. Однако в известных опалубках невозможно изменить конструкцию сечения и длину их периметра.

Целью настоящего изобретения является изменение сечения крепи.

Для этого механизм раздвижения выполнен с винтовыми парами, гайки которых имеют форму хомутов, шарнирно соединенных с расположенными в пазах рамы каркаса телескопическими секциями, снабженными гнездамп для крепления лыж.

На тофиг. 1 изображена скользящая лыжная опалубка; на фиг. 2 — механизм раздвижения.

Предлагаемая опалубка для возведения бетснной крепи подземных выработок включает каркас 1, раму 2, лыжи 8 и механизм раздвижения, который состоит из винта 4 и гайки 5, телескопических секций 6, в которых имеются гпсзда 7 для крепления лыж д.

Прп вращении винта 4 раздвижного устройства телескопические секции о перемещаются соответственно его движению, занимая необходимое положение. Вращением всех винтов на необходимую величину опалубка принимает требуемую конфигурацию и длину по периметру, что позволяет использовать одну и

10 ту же опалубку для возведения крепи подземных выработок с разными конфигурациями н длиной периметра.

Скользящая лыжная опалубка для возведения бетонной крепи подземных выработок, включающая каркас, раму, лыжи и механизм

20 раздвижения, отлича ощаяся тем, что, с целью обеспечения изменения сечения крепи, механизм раздвижения выполнен с винтовыми парами, гайки которых имеют форму хомутов, шарнирно соединенных с расположенными в

25 пазах рамы каркаса телескопическими секциями, снабженными гнездами для крепления лыж.
