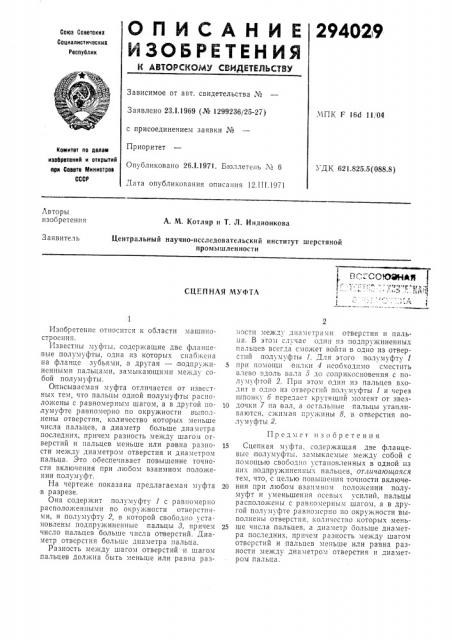

СЦЕПНАЯ МУФТА

Изобретение относится к области машиностроения.

Известны муфты, содержащие две фланцевые полумуфты, одна из которых снабжена на фланце зубьями, а другая — подпружиненными пальцами, замыкающими между собой полумуфты.

Описываемая муфта отличается от известных тем, что пальцы одной полумуфты расположены с равномерным шагом, а в другой по- ip лумуфте равномерно по окружности выполнены отверстия, количество которых меньше числа пальцев, а диаметр больше диаметра последних, причем разность между шагом отверстий и пальцев меньше или равна разно- 15 сти между диаметром отверстия и диаметром пальца. Это обеспечивает повышение точности включения при любом взаимном положении полумуфт.

На чертеже показана предлагаемая муфта 20 в разрезе.

Она содержит полумуфту 1 с равномерно расположенными по окружности отверстиями, и полумуфту 2, в которой свободно установлены подпружиненные пальцы 8, причем 25 число пальцев больше числа отверстий. Диаметр отверстия больше диаметра пальца.

Разность между шагом отверстий и шагом пальцев должна оыть меньше или равна разности между диаметрами отверстия и пальil2. В это;I случае один из подпружиненных пальцев всегда сможет войти в одно из отверстий полумуфты 1. Для этого полумуфту 1 при помощи вилки 4 необходимо сместить влево вдоль вала 5 до соприкосновения с полумуфтой 2. При этом один из пальцев входит B одно пз отверстий полумуфты 1 и через шпонку 6 передает крутящий момент от звездочки 7 на вал, а остальные пальцы утапливаются, сжимая пружины 8, в отверстия полумуфты 2, Предмет изобретения

Сцепная муфта, содержащая две фланцеBI>IO I1O;I >>>>t > фтЫ, за . 1ЫК ае31ЫЕ IIei1wg > CO6OH C помощью свободHo установленных в одной пз них подпружиненнь1х пальцев, отличающаяся тем, что, с целью повышения точности включения при любом взаимном положении полумуфт и уменьшения oc0!3IIx усилий, пальцы расположены с равномерным шагом, а в другой полумуфте равномерно по окружности выполнены отверстия, количост>во которых меньше числа пальцев, а диаметр больше диаметра последних, причем разность между шагом отверстий и пальцев меньше или равна разности между диаметром отверстия и диаметром пальца.

294020 б г
