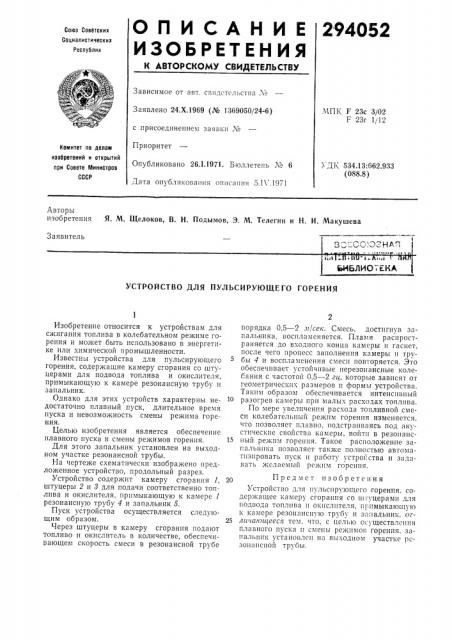

О П И С А Н И Е 294052
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МП1 Г 23с 3/02
23г 1/12
Заявлено 24.Х.1969 (¹ 1369050/24-6) с присоединением заявки ¹
Приоритет
Опубликовано 26.1.1971. Бюллетень ¹ 6
Дата опубликования описания 5.1 .1971
Комитет по делам изооретений и открытий при Совете Министров
СССР
УДК 534.13:662.933 (088.8) Авторы изобретения Я. М. Щелоков, В. Н. Подымов, 3. М. Телегин и Н. И. Макушева
Заявитель
lail i I 1 ь i ° it
ЬИБЛИО ЕКА
УСТРОЙСТВО ДЛЯ ПУЛЬСИРУЮЩЕГО ГОРЕНИЯ
Изобретение относится к устройствам для сжигания топлива в колебательном режиме горения и может быть использовано в энергетике или химической промышленности.
Известны устройства для пульсирующего горения, содержащие камеру сгорания со штуцерами для подвода топлива и окислителя, примыкающую к камере резонансную трубу и запальник.
Однако для этих устройств характерны недостаточно плавный пуск, длительное время пуска и невозможность смены режима горения.
Целью изобретения является обеспечение плавного пуска и смены режимов горения.
Для этого запальник установлен на выходном участке резонансной трубы.
На чертеже схематически изображено предложенное устройство, продольный разрез.
Устройство содержит камеру сгорания 1, штуцеры 2 и 8 для подачи соответственно топлива и окислителя, примыкающую к камере 1 резонансную трубу 4 и запальник 5.
Пуск устройства осуществляется следующим образом.
Через штуцеры в камеру сгорания подают топливо и окислитель в количестве, обеспечивающем скорость смеси в резонансной трубе порядка 0,5 — 2 lt/сек. Смесь, достигнув запальника, воспламеняется. Пламя распространяется до входного конца камсры и гаснет, после чего процесс заполнения камеры и трубы 4 и воспламенения смеси повторяется. Это обеспечивает устойчивые нерезонансные колебания с частотой 0.5 — 2 ги, которые зависят от геометрических размеров и формы устройства.
Таким образом обеспечивается интенсивный
1о разогрев камеры при малых расходах топлива.
По мере увеличения расхода топливной смеси колебательный режим горения изменяется, что позволяет плавно, подстраиваясь под акустические свойства камеры, войти в резонанс15 ньш режим горения. Такое расположение запальшпса позволяет также полностью автоматизировать пуск и работу устройства и задавать желаемьш режим горения.
Предмет изобретения
Устройство для пульсирующего горения, содержащее камеру сгорания со штуцерами для подвода топлива и окислителя, примыкающую к ка мере резона нсиуIО трубi It 311 пальни1, оТ25 лича1ои1ееся тем, что, с целью осуществлеш1я плавного пуска и смены режимов горения, запальник установлен на выходном участке резон аисно1! тру бы.
