Реферат

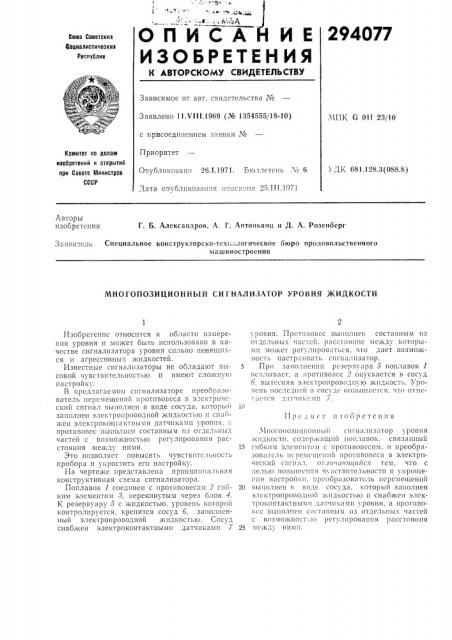

294077

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.VI I I.1969 (№ 1354555/18-10) .ЧПК G Olf 23/10 с присоединением заявки №

Приоритет

Опубликовано 26.1.1971. В!01.1стснь Х7 6

Лата опубликования описания 2!1.III.1971

Комитет па делам изобретений и открытий при Совете 1!)1ииистрсв

СССР

> „11; 681.128.3(088.8) Авторы изобретения

Г. Б. Александров, А. Г. Антоньянц и Д. А. Розенберг

3",ÿBèòñëü Специальное конструкторско-Tcxl,Bëîãè÷åcêîå оюро продовольственного машиностроения

МНОГОПОЗИЦИОННЫЙ СИ ГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ

П p c:i м с 1 и 3 0 б) р с т с н I»I

Изобретение относится к области измерения уровня и может быть использовано в качестве сигнализатора уровня сильно пенящи.;ся и агрессивных жидкостей.

Известные сигнализаторы не обладают высокой чувствительностью II имеют сложну!о настройку.

В предлагаемом снгнализаторе преобразователь перемещений противовеса в элскгричсский сигнал выполнен в виде сосуда, который заполнен электропроводной жидкостью и снабжен элсктрокон! акти ы 1! !! датчика.<1и << poBII)I, л противовес выполнен составным из отдельны.; частей с возможностью регулирования расСТ051Н!!Я МСЖДУ НИМИ.

Это позволяет повысить чувствительность прибора и у! ростить его настройку.

На чертеже представлена принципиальная конструктивная схема сигнализатора.

Поплавок 1 соединен с противовесом 2 гибким элементом 8, перекинутым через блок 4.

К резервуару 5 с жидкостью, уровень которой контролируется, крепится сосуд б, заполненный элсктропроводной жидкостью. Сосуд снабжен электроконтактными датчиками 7 уровня. Противовес выполнеll составным нз отдсльнык частей, расстояние между которыми может регулироваться, что дает возможность настраивать сигнализатор.

5 При заполнении резервуара б поплавок 1 всплывает, а противовес опускается в сосуд б. Bi>ITc cil nil э,1сктроп ров!)дн), !o жндкост!.. УрОвень последней ь сосуде повышается, что отме 1« ГС)1 I, 11 I II! < .

10,Чнîi îllîзиlillîIIïûé cilгн

15 гибким элементом с противовесом, и иреобра3OBЛ ГС 1Ь НC !Рс!

20 выполнен г виде сосуда. который заполнен э,1cк ропрово Liloli жидкость!О II снабжен э, lсктроконтактными,1лтчиками уровня, а противовес выполнен состлвным из отдельны. . частей с возможностью регулирования рлсстояния

25 между ними.
