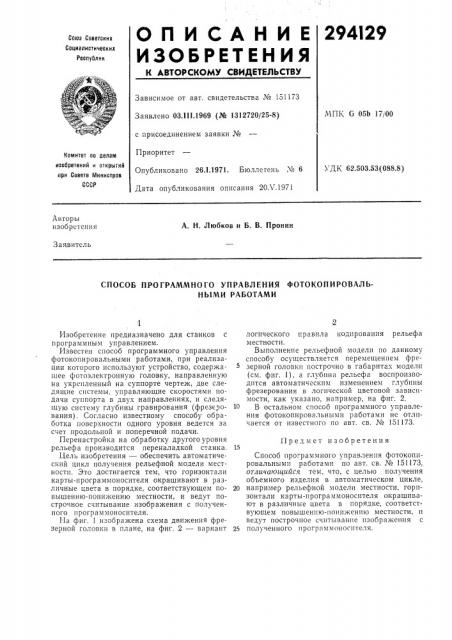

ОПИСАНИЕ 294l29

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 151173

Заявлено 03.111.1969 (№ 1312720/25-8) МПК G 05Ь 17/00 с присоединением заявки №

Приоритет

Опубликовано 26.1.1971. Бюллегень ¹ 6

Дата опубликования описания 20Х.1971

Комитет по репам изобретений и открытий при Совете Министров

СССР

УДК 62.503.53(088,8) Авторы изобретения

А. Н. Любков и Б. В. Пронин

3 а я в ител ь

СПОСОБ ПРОГРАММНОГО УПРАВЛЕНИЯ ФОТОКОПИРОВАЛЬНЫМИ РАБОТАМИ

Предмет изобретения

Изобретение предназначено для станков с программным управлением.

Известен способ программного управления фотокопировальными работами, при реализации которого используют устройство, содержагиее фотоэлектронную головку, направленную на укрепленный на суппорте чертеж, две следящие системы, управляющие скоростями подачи суппорта в двух направлениях, и следящую систему глубины гравирования (фрезеэования), Согласно известному способу обработка поверхности одного уровня ведется за счет продольной и поперечной подачи.

Перенастройка на обработку другого уровня рельефа производится переналадкой станка.

Цель изобретения — обеспечить автоматический цикл получения рельефной модели местности. Это достигается тем, что горизонтали карты-программоносителя окрашивают в различные цвета в порядке, соответствующем повышению-понижению местности, и ведут построчное считывание изображения с полученного программоносителя.

На фиг. 1 изображена схема движения фрезерной головки в плане, на фиг. 2 — вариант логического правила кодирования рельефа местности.

Выполнение рельефной модели по данному способу осуществляется перемещением фрезерной головки построчно в габаритах модели (см. фиг. 1), а глубина рельефа воспроизводится автоматическим изменением глубины фрезерования в логической цветовой зависимости, как указано, например, на фиг. 2.

В остальном способ программного управления фотокопировальными работами не отличается от известного по авт. св. № 151173.

Способ программного управления фотокоппровальнымп работами по авт. св. № 151173, отличатащийся тем, что, с целью получения объемного изделия в автоматическом цикле, 20 например рельефной модели местности, горизонтали карты-программоносителя окрашивают в различные цвета в порядке, соответствующем повышению-понижению местности, и ведут построчное считывание изображения с

25 полученного программопосптеля.
