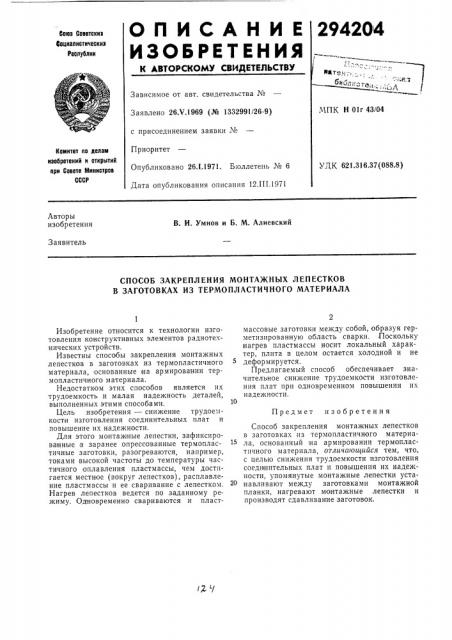

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

294204

Союз Советских

6оцизлистическиз

Республик

Зависимое от авт. свидетельства ¹

МПК Н Olr 43/04

Заявлено 26.Ъ.1969 (№ 1332991/26-9) с присоединением заявки №

Приоритет

Опубликовано 26.!.1971. Бюллетень № 6

Дата опубликования описания 12.III.1971

Комитет по делам изобретеиий и открытий при Совете Мииистрае

СССР

УДК 621.316.37(088.8) Авторы изобретения

В. И. Умнов и Б. М. Алиевский

Заявитель

СПОСОБ ЗАКРЕПЛЕНИЯ МОНТАЖНЫХ ЛЕПЕСТКОВ

В ЗАГОТОВКАХ ИЗ ТЕРМОПЛАСТИЧНОГО МАТЕРИАЛА

Предмет изобретения

Изобретение относится к технологии изготовления конструктивных элементов радиотехнических устройств.

Известны способы закрепления монтажных лепестков в заготовках из термопластичного материала, основанные на армировании термопластичного материала.

Недостатком этих способов является их трудоемкость и малая надежность деталей, выполненных этими способами.

Цель изобретения — снижение трудоемкости изготовления соединительных плат и повышение их надежности.

Для этого монтажные лепестки, зафиксирова нные в заранее опрессованные термопластичные заготовки, разогреваются, например, токами высокой частоты до температуры частичного оплавления пластмассы, чем достигается местное (вокруг лепестков), расплавление пластмассы и ее сваривание с лепестком.

Нагрев лепестков ведется по заданному режиму. Одновременно свариваются и пластмассовые заготовки между собой, образуя герметизированную область сварки. Поскольку нагрев пластмассы носит локальный характер, плита в целом остается холодной и не деформируется.

Предлагаемый способ обеспечивает значителыное снижение трудоемкости изготовления плат при одновременном повышении их н адежности.

Способ закрепления монтажных лепестков в заготовках из термопластичного материала, основанный на армировании термопластичного материала, отличтощийся тем, что, с целью снижения трудоемкости изготовления соединительных плат и повышения их надежности, упомянутые монтажные лепестки устанавливают между заготовками монтажной планки, нагревают монтажные лепестки и производят сдавливание заготовок.
