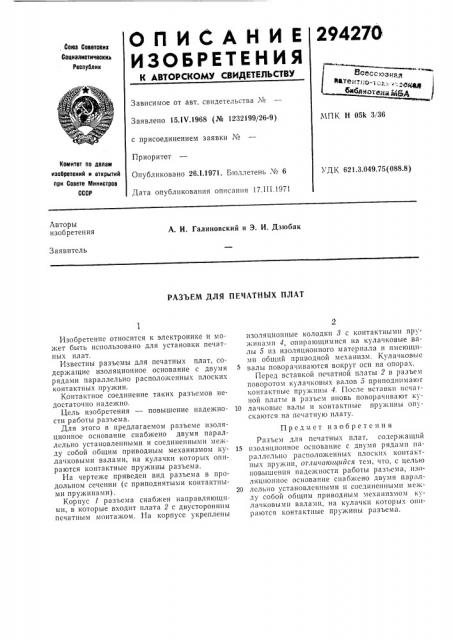

29427О

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

1ЧПК Н 05k 3/36

Заявлено 15.1V,1968 (№ 1232199/26-9) с присоединением заявки №

Приоритет

Опубликовано 26.1.1971. Бюллетень ¹ 6

Дата опубликования описания 17.III,1971

Комитет по делам изобретениЯ и открытиЯ при Совете Министров

СССР

УДК 621.3.049.75(088.8) Авторы изобретения

А. И. Галиновский и Э. И. Дзюбак

Заявитель

РАЗЪЕМ ДЛЯ ПЕЧАТНЫХ ПЛАТ

Изобретение относится к электронике и может быть использовано для установки печатных плат.

Известны разъемы для печатных плат, содер>кащие изоляционное основание с двумя рядами параллельно расположенных плоских контактных пружин.

Контактное соединение таких разъемов недостаточно надежно.

Цель изобретения — повышение надежности работы разъема.

Для этого в предлагаемом разъеме изоляционное основание снабжено двумя параллельно установленными и соединенными между собой общим приводным механизмом кулачковыми валами, на кулачки которых опираются контактные пружины разъема.

На черте>ке приведен вид разъема в продольном сечении (с приподнятыми контактными пружинами).

Корпус 1 разъема снабжен направляющими, в которые входит плата 2 с двусторонним печатным монта>ком. На корпусе укреплены изоляционные колодки 3 с контактными пружинами 4, опирающимися на кулачковые валы 5 из изоляционного материала и имеющими общий приводной механизм. Кулачковыс валы поворачиваются вокруг оси на опорах.

Перед вставкой печатной платы 2 в разъем поворотом кулачковых валов 5 приподHIIмают

1 онтакт11ые Ilp>?KIIIIbk 4. После вставк11 110 13Тной платы в разъем вновь поворачивают ку10 л3 1ковыс валы и конта ктн1.1е Ilp3:?KIIHbl опу скаются на печатную плату.

Предмет изобретения

Разъем для печатных плат, содержащий

15 изоляционное основание с двумя рядами параллельно расположенных плоских контактных пружин, orëè÷àþII(èéñÿ тем, что, с целью повышения надежности работы разъема, изоляционное основание снабжено двумя парал20 лельно установленными и соединенными между собой общим приводным механизмом кулачковыми валами, на кулачки которых опираются контактные пружины разъема, 294270
