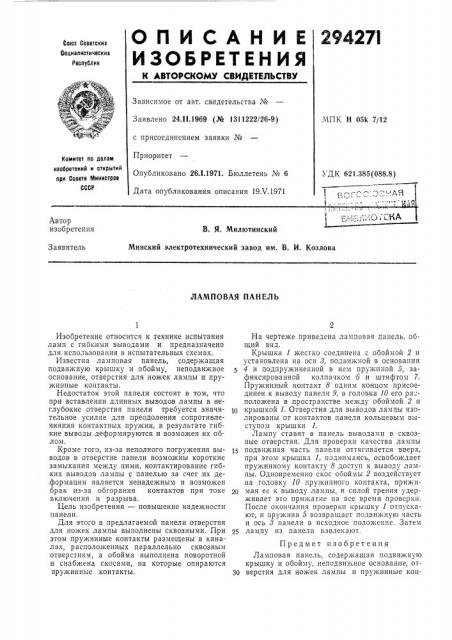

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

29427!

Союз Советских

Ооцивлистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1!.1969 (№ 1311222/26-9) с присоединением заявки №

Приоритет

Опубликовано 26Л.1971. Бюллетень № 6

Дата опубликования описания 19.V.1971

МПК Н 05k 7/12

Комитет по делви изобретений и открытий при Совете Министров

СССР

УДК 621.385(088.8) ъ 3 ь С1

Автор изобретения

В. Я. Милютинский

Минский электротехнический завод им. В. И. Козлова

Заявитель

ЛАМПОВАЯ ПАНЕЛЬ

Изобретение относится к технике испытания ламп с гибкими выводами и предназначено для использования в испытательных схемах.

Известна ламповая панель, содержащая подвижную крышку и обойму, неподвижное основание, отверстия для ножек лампы и пружинные контакты.

Недостаток этой панели состоит в том, что при вставлении длинных выводов лампы в неглубокие отверстия панели требуется значи- 1р тельное усилие для преодоления сопротивленияния контактных пружин, в результате гибкие выводы деформируются и возможен их оолом.

Кроме того, из-за неполного погружения вы- 15 водов в отверстие панели возможны короткие замыкания между ними, контактирование гибких выводов лампы с панелью за счет .их де,формации является ненадежным и возможен брак из-за обгорания контактов при токе включения и разрыва.

Цель изобретения — повышение надежности панели.

Для этого в предлагаемой панели отверстия для ножек лампы выполнены сквозными. При этом пружинные контакты размещены в каналах, расположенных параллельно сквозным отверстиям, а обойма выполнена поворотной и снабжена скосами, на которые опираются пружинные контакты. 30

На чертеже приведена ламповая панель, общий вид.

Крышка 1 жестко соединена с обоймой 2 и установлена на оси 3, подвижной в основании

4 и подпружиненной в нем пружиной 5, зафиксированной колпачком 6 и штифтом 7.

Пружинный контакт 8 одним концом присоединен к выводу панели 9, а головка 10 его раположена в пространстве между обоймой 2 и крышкой 1. Отверстия для выводов лампы изолированы от контактов панели кольцевым выступом крышки 1.

Лампу ставят в панель выводами в сквозные отверстия. Для проверки качества лампы подвижная часть панели оттягивается вверх, при этом крышка 1, поднимаясь, освобождает пружинному контакту 8 доступ к выводу лампы. Одновременно скос обоймы 2 воздействует на головку 10 пружинного контакта, прижимая ее к выводу лампы, и силой трения удерживает это прижатие на все время проверки.

После окончания проверки крышку 1 отпускают, и пружина 5 возвращает подвижную часть и ось 8 панели в исходное положение. Затем лампу из панели извлекают, Предмет изобретения

Ламповая панель, содержащая подвижную крышку и обойму, неподвижное основание, отверстия для ножек лампы и пружинные кон294271

Составитель А. Мерман

Текред А. А. Камышникова Корректор О. С. Зайцева

Редактор Т. Иванова

Заказ 1260/17 Изд. № 567 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К 35, Раушская наб., д. 4i 5

Типография, пр. Сапунова, 2 такты, отличающаяся тем, что, с целью повышения надежности панели, отверстия для ножек лампы выполнены сквозными, пружинные контакты размещены в каналах, расположенных параллельно указанным отверстиям, а обойма выполнена поворотной и снабжена скосами, на,которые опираются пружинные контакты.
