ВСЕ=,".Юат(НЛ

294295

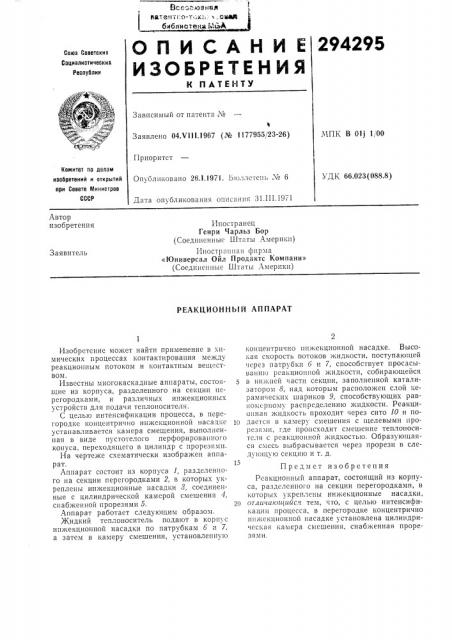

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К ПАТЕИТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 04.V111.1967 (№ 1177955/23-26) МПК В Olj 1, 00

Приоритет

Комитет по делам

УДК 66.023(088.8) Опубликовано 26.1.1971. Бюллетень ¹ 6 изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 31.111.19r1

Лвтор изобретения

Иностранец

Генри Чарльз Бор (Соединенные Штаты Лмерпкн) Иностранная фирма

«Юниверсал Ойл Продактс Компани» (Соедпнеш1ые штаты Америки) Заявитель

РЕАКЦИОННЫЙ АППАРАТ

Изобретение может найти применение в химических процессах контактирования между реакционным потоком и контактным веществом.

Известны многокаскадные аппараты, состоящие из корпуса, разделенного на секции перегородками, и различных инжекционных устройств для подачи теплоносителя.

С целью интенсификации процесса, в перегородке концентрично инжекционной насадке устанавливается камера смещения, выполненная в виде пустотелого перфорированного конуса, переходящего в цилиндр с прорезями.

На чертеже схематически изображен àïïàр ат.

Лппарат состоит из корпуса 1, разделенного на секции перегородками 2, в которых укреплены ин>кекционные насадки 8, соединенные с цилиндрической камерой смешения 4, снабженной прорезями 5.

Аппарат работает следующим образом. жидкий теплоноситель подают в карпуc ипжекционной насадки по патрубкам б и 7, а затем в камеру смешения, установленную концентрично ш|жекционной насадке. Высокая скорость потоков жидкости, поступающей через патрубкн б и 7, способствует просасыванию реакционной жидкости, собирающейся в нижней части секции, заполненной катализатором 8, над которым расположен слой керамических шариков 9, способствующих равномерному раси ределени!о жидкости. Реакционная жидкость проходит через сито 10 и по1О дается в камеру смешения с щелевыми прорезями, где происходит смешение теплоносителя с реакционной жидкость10. ОбразуIощяя ся смесь выбрасывается через прорези в следующую секцию и т. д.

1э

Предмет изобретения

Реакционный аппарат, состоящий из корпуса, разделеш1ого на секции перегородками, в которых укреплены инжекционные насадки, 20 отлипа1ои1ийся тем, что, с целью интенсификации процесса, в перегородке концентрично инжекционной насадке установлена цилиндриI(амера смешения, снабжenEIaEI прорезями.

ro

5

io
