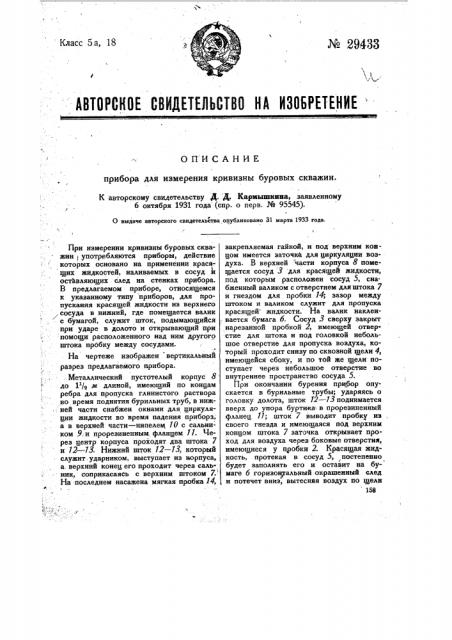

Класс 5.а, 18 № 29433
АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ
ОПИСАНИЕ прибора для измерения кривизны буровых скважин.
К авторскому свидетельству Д. Д. Кармьппкина, заявленному
6 октября 1931 года (спр. о перв. № 95545).
О выдаче авторского свидетельства опубликовано 31 марта 1933 года.
При измерении кривизны буровых скважин употребляются приборы, действие которых основано на применении красящих жидкостей, наливаем ых в сосуд и оставляющих след на стенках прибора.
В предлагаемом приборе, относящемся к указанному типу "приборов, для пропускания красящей жидкости из верхнего сосуда в нижний, где помещается валик с бумагой, служит шток, подымающийся при ударе в долото и открывающий при помощи расположенного над ним другого штока пробку между сосудами.
На чертеже изображен вертикальный разрез предлагаемого прибора. .. Металлический пустотелый корпус 8 до 1 /z и длиной, имеющий по концам ребра для пропуска глинистого раствора во время поднятия бурильных труб, в ниж:. ней части снабжен окнами для циркуляции жидкости во время падения прибора; а в верхней части †нипел, 10 с сальни- ком 9,и прорезиненным, фланцем 11. Через центр корпуса проходят два штока 7 и 12 — 13. Нижний шток 12 — 13, который служит. ударником, выступает из корпуса, а: верхний конец его проходит через сальник, соприкасаясь с верхним штоком 7.
На последнем насажена мягкая пробка 14, закрепляемая гайкой, и под верхним концом имеется заточка для циркуляции воздуха. В верхней части корпуса 8 помещается сосуд 3 для красящей жидкости, под которым расположен сосуд 5, снабженный валиком с отверстием для штока 7 и гнездом для пробки 14; зазор между штоком и валиком служит для пропуска красящей жидкости. На валик наклеивается бумага 6. Сосуд 3 сверху закрыт нарезанной пробкой 2, имеющей отверстие для штока и под головкой небольшое отверстие для пропуска воздуха, который проходит снизу по сквозной щели 4, имеющейся сбоку, и по той же щели поступает через небольшое отверстие во внутреннее пространство сосуда 5.
При окончании бурения прибор опускается в бурильные трубы; ударяясь о головку долота, шток 12 — 73 поднимается вверх до упора буртика в прорезиненный фланец 17; шток 7 выводит пробку Hs, своего гнезда и имеющаяся пОд верхним концом штока 7 заточка открывает проход для воздуха через боковые отверстия, имеющиеся у цробки 2. Красящая жидкость, протекал в сосуд 5, постепенно
/ будет заполнять его и оставит на бумаге 6 горизонтальный окрашенный след и потечет вниз, вытесняя воздух по щели
158 в камеру 15. По окрашенной горизонтальной линии определяется кривизна скважины.
Предмет изобретения.
Прибор для измерения кривизны буро вых скважин, основанный. -на применении красящих жидкостей, отличающийся тем, что для в пуска чернил из сосуда Зв сосуд 5 с бумагой служит шток 13 — 12, подымающийся при спуске прибора: от удара о головку долота и открывающий при помощи штока 7 пробку 14.
