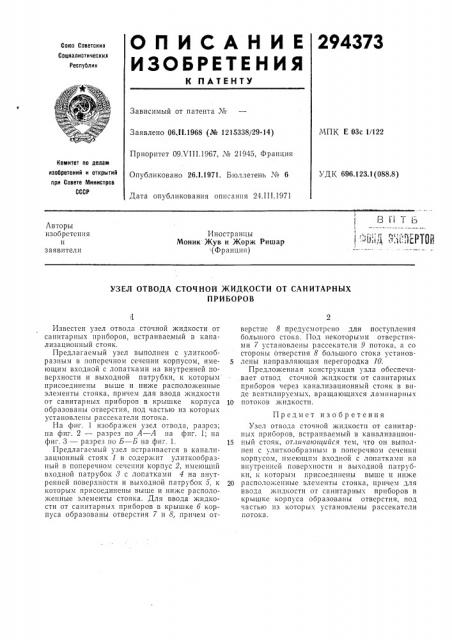

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

МПК Е 03с 1/122

Заявлено 06,11.1968 (№ 1215338/29-14) Приоритет О9ХП1.1967, ¹ 21945, Франция

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 696.123.1(088.8) Опубликовано 26.1.1971. Бюллетень ¹ 6

Дата опубликования описания 24.III.1971

Л вторы изобретения и заявители

Иностранцы

Моник Жув и Жорж Ришар (Франция) УЗЕЛ ОТВОДА СТОЧНОЙ ЖИДКОСТИ ОТ САНИТАРНЫХ

ПРИБОРОВ

Известен узел отвода сточной жидкости от санитарных приборов, встраиваемый в канализационный стояк.

Предлагаемый узел выполнен с улиткообразным в поперечном сечении корпусом, имеющим входной с лопатками на внутренней поверхности и выходной патрубки, к которым присоединены выше и ниже расположенные элементы стояка, причем для ввода жидкости от санитарных приборов в крышке корпуса 10 образованы отверстия, под частью из которых установлены рассекатели потока.

На фиг. 1 изображен узел отвода, разрез;

IIa фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1. 15

Предлагаемый узел встраивается в канализационный стояк 1 и содержит улиткообразный в поперечном сечении корпус 2, имеющий входной патрубок 8 с лопатками 4 на внутренней поверхности и выходной патрубок 5, к 2о которым присоединены выше и ниже располохкепные элементы стояка. Для ввода жидкости от санитарных приборов в крышке б корпуса образованы отверстия 7 и 8, причем отверстпе 8 предусмотрено для поступления большого стока. Под некоторыми отверстиями 7 установлены рассекателп 9 потока, а со стороны отверстия 8 большого стока установлены направляющая перегородка 10.

Предложенная конструкция узла обеспечивает отвод сточной жидкости от санитарных приборов через канализационный стояк в виде вентилпруемых, вращающихся лампнарных потоков жидкости.

Предмет изобретения

Узел отвода сточной жидкости от санитарных приборов, встраиваемый в канализационный стояк, отличающийся тем, что он выполнен с улиткообразным в попсрсчном сечении корпусом, имеющим входной с лопатками на внутренней поверхности и выходной патрубкп, и которым присоединены выше If ниже расположенные элементы стояка, причем для ввода жидкости от санитарных приборов в крышке корпуса образованы отверстия, под частью пз которых установлены рассекатсли потока.

294373

b-b

Фиг.З

Редактор С. Ежкова

Корректор T. А. Абрамова

Изд. № 277 Заказ 611/10 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2

Составитель Б. Спивак

Текред Л. Я. Левина

8 рА б
