Муфта для соединений трубопроводов, например, доильных установок
Иллюстрации
Реферат
294587

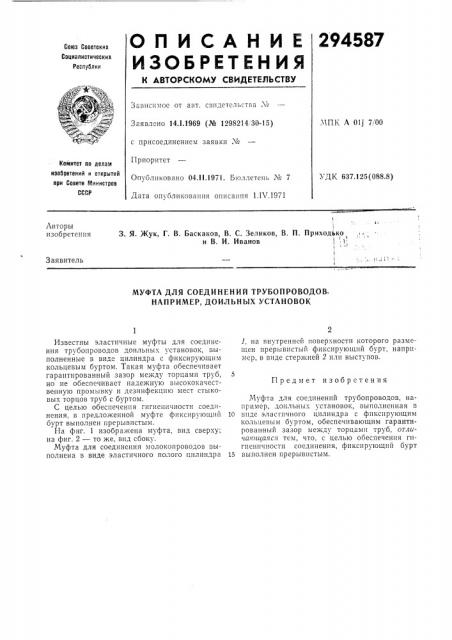

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК А Olj 7! 00
Заявлено 14,1.1969 (№ 1298214 30-15) с присоединением заявки №
Приоритет
Опубликовано 04.11.1971. Бюллетень ¹ "
Дата опубликования описания I.IV.1971
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 637.125(088 8) !
3. Я. Жук, Г. В. Баскаков, В. С. Зеликов, В. П. Приходько и В. И. Иванов
1 Ъ
Авторы изобретения
Заявитель
МУФТА ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ.
НАПРИМЕР, ДОИЛЬНЫХ УСТАНОВОК
1, на внутренней поверхности которого размещен прерывистый фиксирующий бурт, например, в виде стержней 2 пли выступов.
Муфта для соединений трубопроводов, например, доильных установок, выполненная в
10 виде эластичного цилиндра с фиксирующим кольцевым буртом, обеспечивающим гарантированный зазор между торцами труб, отличаюи1аяся тем, что, с целью обеспечения гигиеничности соединения, фиксирующий бурт
15 выполнен прерывистым.
Известны эластичные муфты для соединения трубопроводов доильных установок, выполненные в виде цилиндра с фиксирующим кольцевым буртом. Такая муфта обеспечивает гарантированный зазор между торцами труб, но не обеспечивает надежную высококачественную промывку и дезинфекцию мест стыковых торцов труб с буртом.
С целью обеспечения гигиеничности соединения, в предложенной муфте фиксирующий бурт выполнен прерывистым.
На фиг. 1 изображена муфта, вид сверху; на фиг. 2 — то же, вид сбоку.
Муфта для соединения молокопроводов выполнена в виде эластичного полого цилиндра
Предмет изобретения
294587 Pua f Риг 3
