Реферат



294607

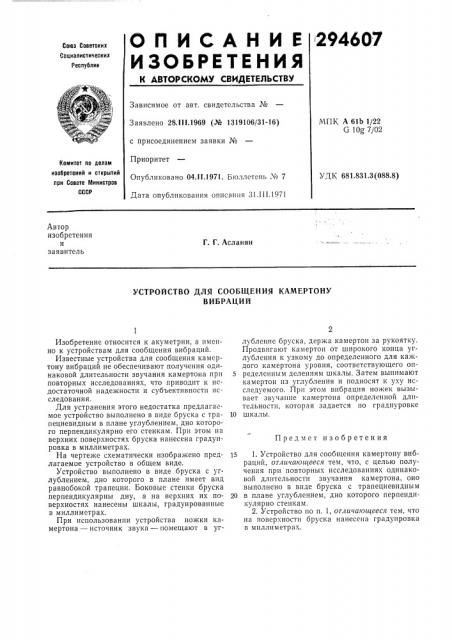

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Ill.1969 (№ 1319106/31-16) с присоединением заявки №

Приоритет

Опубликовано 04.II.1971. Бюллетень № 7

Дата опубликования описания 31.111.1971

МПК А 61b 1/22

G 10д 7/02

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

УДК 681.831.3(088.8) Автор изобретения и заявитель

Г. Г. Асланян

УСТРОЙСТВО ДЛЯ СООБЩЕНИЯ КАМЕРТОНУ

ВИБРАЦИЙ

Изобретение относится к акуметрии, а именно к устройствам для сообщения вибраций.

Известные устройства для сообщения камертону вибраций не обеспечивают получения одинаковой длительности звучания камертона при повторных исследованиях, что приводит к недостаточной надежности и субъективности исследования.

Для устранения этого недостатка предлагаемое устройство выполнено в виде бруска с трапециевидным в плане углублением, дно которого перпендикулярно его стенкам. При этом на верхних поверхностях бруска нанесена градуировка в миллиметрах.

На чертеже схематически изображено предлагаемое устройство в общем виде.

Устройство выполнено в виде бруска с углублением, дно которого в плане имеет вид равнобокой трапеции. Боковые стенки бруска перпендикулярны дну, а на верхних их поверхностях нанесены шкалы, градуированные в миллиметрах.

При использовании устройства ножки камертона — источник звука — помещают в углубленпе бруска, держа камертон за рукоятку.

Продвигают камертон от широкого конца у глубления к узкому до определенного для каждого камертона уровня, соответствующего оп5 ределенным делениям шкалы. Затем вынимают камертон из углубления и подносят к уху исследуемого. При этом вибрация ножек вызывает звучание камертона определенной длительности, которая задается по градпуровке

10 шкалы.

Предмет изобретения

15 1. Устройство для сообщения камертону вибраций, отличающееся тем, что, с целью получения при повторных исследованиях одинаковой длительности звучания камертона, оно выполнено в виде бруска с трапециевидным

20 в плане углублением, дно которого перпендикулярно стенкам.

2. Устройство по п. 1, отлича ощееся тем, что на поверхности бруска нанесена градуировка в миллиметрах.
