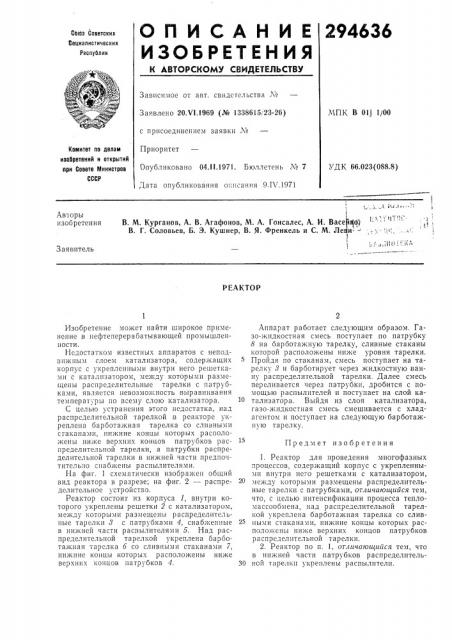

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

294636

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М.ЧПК В Olj 1/00

Заявлено 20.VI, 1969 (X 1338615/23-26) с присоединением заявки М

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 04.11.1971. Бюллетень М 7

Дата опубликования оннсания 9.IV.1971

УДК 66.023(088,8) Авторы изобретения

В. М. Курганов, А. В. Агафонов, M. А. Гонсалес, А. И. Васе в ф

В. Г. Соловьев, Б. Э. Кушнер, В. Я. Френкель и С. М, ЛеМи: -

Заявитель

РЕАКТОР

Предмет изобретения

Изобретение может найти широкое применение в нефтеперерабатывающей промышленности.

Недостатком известных аппаратов с неподви>кным слоем катализатора, содер>кащих корпус с укрепленными внутри него решетками с катализатором, между которыми размещены распределительные тарелки с патрубками, является невозможность выравнивания температуры rro всему слою катализатора.

С целью устранения этого недостатка, над распрсделительной тарелкой в реакторе укреплена барботажная тарелка со сливными стаканами, нижние концы которых располо>кены ниже верхних концов патрубков распределительной тарелки, а патрубки распределительной тарелки в нижней части предпочтительно снабжены распылителями.

На фиг. 1 схематически изобра>кен общий вид реактора в разрезе; на фиг. 2 — распределительное устройство.

Реактор состоит из корпуса 1, внутри которого укреплены решетки 2 с катализатором, ме>кду которыми размещены распределительные тарелки 8 с патрубками 4, снабженные в нижней части распылителями 5. Над распределительной тарелкой укреплена oарботажная тарслка 6 со сливными стаканами 7, нижние концы KQTopbix располо>кены ниже верхних концов патрубков 4.

Аппарат работает следующим образом. Газо-жидкостная смесь поступает по патрубку

8 на барботажную тарелку, сливные стаканы которой расположены ниже уровня тарелки.

Пройдя по стаканам, смесь поступает на тарелку 8 и барботирует через жидкостную ванну распределительной тарелки. Далее смесь переливается через патрубкн, дробится с помощью распылителей и поступает на слой катализатора. Выйдя из слоя катализатора, газо-жидкостная смесь смешивается с хладагснтом и поступает на следующую барботажнтчо тарелку.

1. Реактор для проведения многофазных процессов, содержащий корпус с укрепленными внутри него решетками с катализатором, между которыми размещены распределительные тарелки с патрубками, отличающийся тем, что, с целью интенсификации процесса тепломассообмена, над распределительной тарелкой укреплена барботажная тарелка со слив2> ными стаканами, нижние концы которых расположены ниже верхних концов патрубков распределительной тарелки.

2. Реактор по п. 1, orëè÷àþùèrrñÿ тем, что в нижней части патрубков распределитель30 ной тарелки укреплены распылители.

294636

Фиг Г

Редактор Т. Шаргаиова

Изд. № 300 Заказ 684!13 Тираж 473 Подписное

ЦН11ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Н. Кацовская

Техред T. П. Курилко

Корректоры: М. Коробова и А. Николаева
