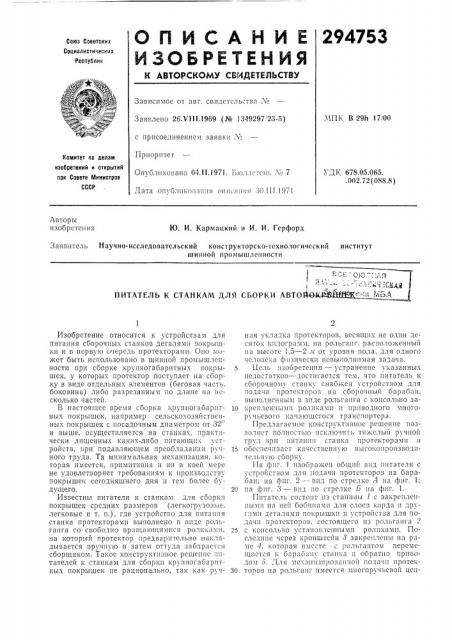

О П И C А Н И Е 294753
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ЛЪ
МПК В 29h 17/00
Заявлено 26.Ъ 111,1969 (№ 1349297, 23-5) с присоединением заявки X
Приоритет
Опубликовано 04.11.1971. Вюллс-.снь X 7
Дата опубликования оппc аппя 30.111.197!
Комитет llo делам изобретений и открытий прк Совете Министров
СССР
УДК 678.05.065. .002.72 (088.8) Авторы изобретения
Ю. И. Кармацкий и И. И. Герфорд
Заявитель Научно-исследовательский конструкторско-технологический институт шинной промышленности
J 5 l i ë ã ï r t L i t 6
i - -- = — --.- .Л.". мЧ СЫАЯ
ПИТАТЕЛЬ К СТАНКАМ ДЛЯ СВОРКИ АВТОЙО4 ЫЙ Щ :--" 1 к1Б,д, Изобретение относится к устройствам для питания сборочных станков деталями покрышки и в первую очередь протекторами. Оно может быть использовано в шинной промышленности при сборке крупногабаритных покрышек, у которых протектор поступает на сборку в виде отдельных элементов (беговая часть, боковина) либо разрезанным по длине на несколько частей.
В настоящее время сборка крупногабаритных покрышек, например сельскохозяйственных покрышек с посадочным диаметром от 32" и выше, осуществляется на станках, практически лишенных каких-либо питающих устройств, при подавляющем преобладании ру ного труда. Та минимальная меха, которая имеется, примитивна и пп в коей мере не удовлетворяет требованиям к производству покрышек сегодняшнего дня п тем более будущего.
Известны питатели к станкам для сборки покрышек средних размеров (легкогрузовые. легковые и т. п.), где устройство для питания станка протекторами выполнено в виде рольгапга со свободно вращающюшся роликами, на который протектор предварительно накладывается вручную и затем оттуда забирается сборщиком. Такое конструктивное решение:штателей к станкам для сборки крупногабаритных покрышек пе рационально, так как ручная укладка протекторов, весящих не один десяток килограмм, па рольгапг. расположенный на высоте 1,5 — 2 л от уровня пола. для одного челове a физически невыполнимая задача.
1Лель изобретения — устранение указанных недостатков †достигает тем, что питатель к сборочному станку снабжен устройством для подачи протекторов на сборочный барабан, выполненным в виде рольганга с консольно за10 крепленнымп роликами и приводного многоручьевого качающегося транспортера.
Предлагаемое конструктивное решение позволяет полностью исключить тяжелый ру шой труд прп питании станка протекторами и
15 обеспечивает качественную высокопропзводптельнуlo сборку.
11а фпг. 1 изображен общий впд пптателя с устройством для подачи протсктороз на бараоан; на фпг. 2 — впд по стрелке А на фиг. 1;
20 на фпг. 3 — впд по стрелке Б IIa фиг. 1.
Пптатсль состоит пз стан|шы с закрепленными на ней бобинами для слоев корда и другпмп деталями покрышки и устройства для подачи протекторов. состоящего пз рольганга 2
25 с консольно установлешплми роликами. Последние через кронштейн 8 закреплены на раме 4, которая вместе с рольгангом перемещается и бараоану ст;шка и обратно приводом 5. Для механизированной подачи протек30 торов на рольганг имеется многоручьевой цеп294753
Фиг! ной или ленточный транспортер б, состоящий из постоянно закрепленного наклонного 7 участка и горизонтального 8 (условно) качающегося участка. Для осуществления движения рабочего органа транспортера имеется привод
9, для качания горизонтального участка транспортера служит привод 10. Каядый ручей (ветвь) транспортера на горизонтальном участке заходит в зазор между рядом расположенными роликами рольганга. В исходном горизонтальном положении тяговые элементы транспортера (цепи, ремни и т. п.) располагаются несколько выше цилиндрических поверхностей роликов рольганга.
Работа устройства для подачи протекторов осуществляется следующим образом. По соответствующей команде включается привод 9 транспортера, который подает протектор в положение над роликами рольганга. Затем горизонтальный участок транспортера приводом
10 опускается вниз (ветви транспортера проходят между роликами рольганга), а протектор остается на рольганге, который после этого приводом 5 через раму по специальным направляющим подается вплотную к сборочному барабану. Затем протектор накладывается на каркас покрышки.
Освободившись от протектора, рольганг
5 возвращается в исходное положение (положение запитки), транспортер приводом 10 поднимается в горизонтальное положение, и весь цикл повторяется в описанном порядке.
Предмет изобретения
Питатель к станкам для сборки автопокрышек, включающий станину с укрепленными на ней бобинами для корда и устройство для питания станка протекторными лентами, $5 отлича!ои!айся тем, что, с целью облегчения условий труда и повышения производительности станков, устройство для питания станка протекторными лентами выполнено в виде подвижного вдоль продольной оси питателя роль20 ганга, между роликами которого расположены ручьи качающегося в плоскости, перпендикулярной к направлению перемещения рольганга, транспортера для подачи лент протектора
»а рольганг.
