Реферат

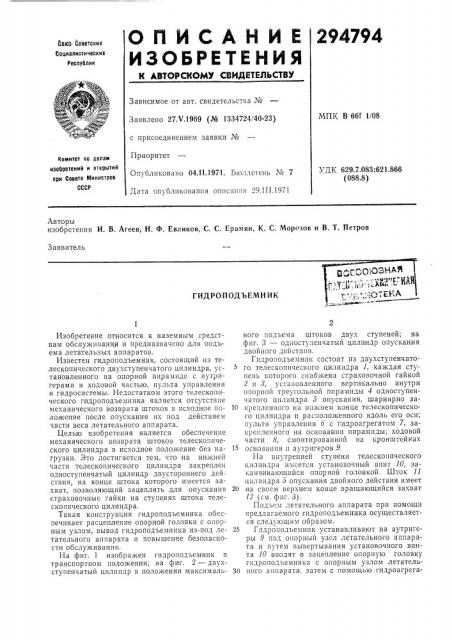

О П И С А Н И Е 294794

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сокй Советскик

Социалистических

Реслублин

Зависимое от авт. свидетельства №

МПК В 661 1/08

Заявлено 27Х.1969 (№ 1334724/40-23) с присоединением заявки №

Приоритет

Опубликовано 04.11.1971. Бюллетень ¹ 7

Дата опубликования описания 29.III.1971

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 629.7.083:621.866 (088.8) Авторы изобретения И. В. Агеев, Н. Ф. Евликов, С. С. Ерамян, К. С. Морозов и В. Т. Петров

Заявитель

ggpt g Я3НАЯ

-„,,".-(..-,,;,;-„д - . НИ

ГИДРО ПОДЪЕМН ИК

Изобретение относится к наземным средствам обслужггвания и предназначено для подьема летательчых аппаратов.

Известен гидроподъемник, состоящий из телескопического двухступенчатого цилиндра, установленного на опорной пирамиде с аугрпгерами и ходовой частью, пульта управления и гидросистемы. Недостатком этого телескопического гидроподъемника является отсутствие механического возврата штоков в исходное положение после опускания их под действием части веса летательного аппарата.

Целью изобретения является обеспечение механического возврата штоков телескопического цилиндра в исходное положение без нагрузки. Это достигается тем, что на нижней части телескопического цилиндра закреплен одноступенчатый цилиндр двустороннего действия, на конце штока которого имеется захват, позволяющий зацеплять для опускания страховочные гайки на ступенях штока телескопического цилиндра.

Такая конструкция гидроподъемника обеспечивает расцепление опорной головки с опорным узлом, вывод гидроподъемника из-под летательного аппарата и повышение безопасности обслуживания.

На фиг. 1 изображен гидроподъемник в транспортном положении; на фиг. 2 — двухступенчатый цилиндр в положении максимальнога подъема штоков двух ступеней; на фиг. 3 — одноступенчатый цилиндр опускания двойного действия.

Гпдроподъемник состоит из двухступенчатого телескопического цилиндра 1, каждая ступень которого снабжена страховочной гайкой

2 и 8, установленного вертикально внутри опорпой треугольной ппрамиды 4 одноступенчатого цилиндра 5 опускания, шарнирно за10 крепленного на нижнем конце телескопического цилиндра и расположенного вдоль его оси; пульта управления 6 с гидроагрегатом 7, закрепленного на основании пирамиды; ходовой части 8, смонтированной на кронштейнах

15 основагп1я и аутригеров 9.

На внутренней ступени телескопического цилиндра имеется установочный винт 10, заканчивающийся опорной головкой. Шток 11 цилиндра э опускания двойного действия имеет

20 на своем верхнем конце вращающийся захват

12 (сзг. фпг. 3).

Подъем летательного аппарата при помощи предлагаемого гидроподъемника осуществляется следующим образом.

25 Гидроподъемник устанавливают на аутригеры 9 под опорный узел летательного аппарата и путем вывертывания установочного винта 10 вводят в зацепление опорную головку гидроподъемника с опорным узлом летатель30 ного аппарата, затем с помощью гидроагрега294794

12 та, находящегося в пульте управления 5, выдвигаются штоки телескопического цилиндра, производится подъем летательного аппарата на нужную высоту и закрепляются страховочные гайки 2 и 8. 5

В случае холостого опускания штоков телескопического цилиндра выдвигается шток цилиндра 5, захват 12 вводится в зацепление со страховочной гайкой 2 первой ступени телескопического цилиндра и опускает ее, затем 10 захват расцепляют с первой ступенью, снова выдвигают шток цилиндра 5, вводят его в зацепление со страховочной гайкой 8 второй ступени и опускают вторую ступень.

Опускание под действием части веса лета- 15 тельного аппарата происходит до момента установки летательного аппарата на шасси и обжатия амортизаторов, после этого основная часть нагрузки на головку гидроподъемника будет снята. Для дальнейшего опускания 20 опорной головки с целью расцепления с опорным узлом и вывода гидроподъемника из-под летательного аппарата необходимо (в зависимости от степени обжатия амортизаторов и пневматиков летательного аппарата и положения ступеней гидроподъемника) цилиндром 5 при помощи захвата 12 провести опускание штоков аналогично случаю холостого цикла.

Предмет изобретения

Гидроподъемник, состоящий из вертикально установленного внутри опорной трубчатой пирамиды с аутригерами и ходовой частью телескопического цилиндра с двухступенчатым штоком, каждая ступень которого снабжена страховочной гайкой, пульта управления и гидросистемы, отличающийся тем, что, с целью обеспечения механического опускания ступеней штока телескопического цилиндра, гидроподьемник снабжен закрепленным параллельно телескопическому цилиндру одноступенчатым цилиндром, на штоке которого установлен вращающийся захват, взаимодействующий при опускании со страховочными гайками каждой ступени штока телескопического цилиндра.
