Способ получения пенополиуретанов с изоциануратными кольцами

Способ получения пенополиуретанов с изоциануратными кольцами

Иллюстрации

Показать все

Реферат

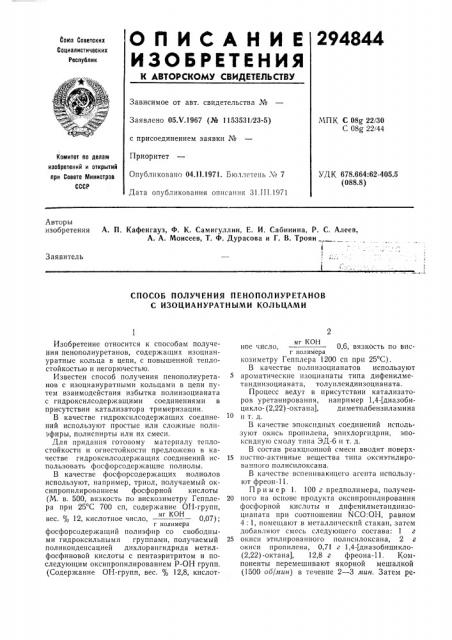

О Il И С А Н И Е 294844

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свез Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.Ч.1967 (№ 1153531/23-5) с присоединением заявки №

Приоритет

Опубликовано 04.11.1971. Бюллетень ¹ 7

Дата опубликования описания ЗI.III.1971

МПК С 08g 22/30

С 08Q 22/44

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 678.664:62-405.5 (088.8) Авторы изобретения

А. П. Кафенгауз, Ф. К. Самигуллин, Е. И. Сабинина, P. С. Алеев, А. А. Моисеев, Т. Ф. Дурасова и Г. В. Троян

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПЕНОПОЛИУРЕТАНОВ

С ИЗОЦИАНУРАТНЪ|МИ КОЛЪЦАМИ

2 мг К0Н

Изобретение относится к способам получения пенополиуретанов, содержащих изоциануратные кольца в цепи, с повышенной теплостойкостью и негорючестью.

Известен способ получения пенополиуретанов с изоциануратными кольцами в цепи путем взаимодействия избытка полиизоцианата с гидроксилсодержащими соединениями в присутствии катализатора тримеризации.

В качестве гидроксилсодержащих соединений используют простые или сложные полиэфиры, полиспирты или их смеси.

Для придания готовому материалу теплостойкости и огнестойкости предложено в качестве гидроксилсодержащих соединений использовать фосфорсодержащие полиолы.

В качестве фосфорсодержащих полиолов используют, например, триол, получаемый оксипропилированием фосфорной кислоты (М. в. 500, вязкость по вискозиметру Гепплера при 25 С 700 сп, содержание ОН-групп, мг КОН вес. о/, 12, кислотное число, 0,07); г полимера фосфорсодер>кащий полиэфир со свободными гидроксильными группами, получаемый поликонденсацией дихлорангидрида метилфосфиновой кислоты с пентаэритритом и последующим оксипропилированием P-OH групп. (Содер>кание ОН-групп, вес. о/с 12,8, кислотное число, 0,6, вязкость по висг полимера козиметру Гепплера 1200 сп прп 25 C).

В качестве полпизоцианатов используют ароматические изоцианаты типа дифенилметандиизоцианата, толуилендиизоцианата.

Процесс ведут в присутствии катализаторов уретанированпя, например 1,4-(диазобицикло- (2,22) -октана), дпметилбензиламина

1o T. a.

В качестве эпокспдных соединений используют окись пропилена, эппхлоргпдрин, эпоксидную смолу типа ЭД-6 и т. д.

В состав реакционной смеси вводят поверх15 ностно-активные вещества типа оксиэтилированного полисилоксана.

В качестве вспенивающего агента используют фреон-11.

Пример 1. 100 г предполпмера, получен20 ного на основе продукта оксппропплирования фосфорной кислоты и дпфенилметандиизоцианата при соотношении NCO:ОН, равном

4: 1, помещают в металлический стакан, затем добавляют смесь следующего состава: 1 г

25 окиси этилированного полпсплоксана, 2 г окиси пропилена, 0,71 г 1,4-(диазобицикло(2,22) -октана), 12,8 г фреона-11. Компоненты перемешивают якорной мешалкой (1500 об/лтин) в течение 2 — 3 лтин. Затем ре294844

Предмет изобретения

Составитель С. Пурина

Редактор 3. И. Горбунова Тсхред Л. Я. Левина

Корректор Л. Б. Бадылама

Заказ 731/17 Изд. Х 313 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 акционную смесь выливают в форму, в которой происходит вспенивание и отверждение в течение 2 — 3 час при 100 С.

Полученный пеноматериал обладает следующими характеристиками:

Плотность 0,04 г/смз

Предел прочности при сжатии 1,5 кг/см

Температура размягчения 190 С.

Пример 2. То же, что и в примере 1, но в качестве предполимера используют продукт, полученный при соотношении NCO:ОН, равном 2:1.

Полученный пеноматериал имеет следующие характеристики:

Плотность 0,03 г/см

Предел прочности при сжатии 0,9 кг/см

Температура размягчения 130 С.

Пример 3. То же, что в примере 1, но в качестве форполимера используют продукт

4 реакции фосфорсодержащего полиола с различными диизоцианатами при соотношении

NCO: ОН, равном 4: 1. Пеноматериал имеет следующие характеристики:

Плотность 0,05 г/смз

Предел прочности при сжатии 2,7 кг/см

Температура размягчения 230 С.

Способ получения пенополиуретанов с изоциануратными кольцами в цепи путем взаимодействия избытка полиизоцианата с гидроксилсодержащими соединениями в присутствии катализатора тримеризации, отличающийся тем, что, с целью придания готовому материалу теплостойкости и огнестойкости, в ка:естве гидроксилсодержащих соединений используют фосфорсодержащие полиолы.
