Способ изготовления бумажной массы

Способ изготовления бумажной массы

Иллюстрации

Показать все

Реферат

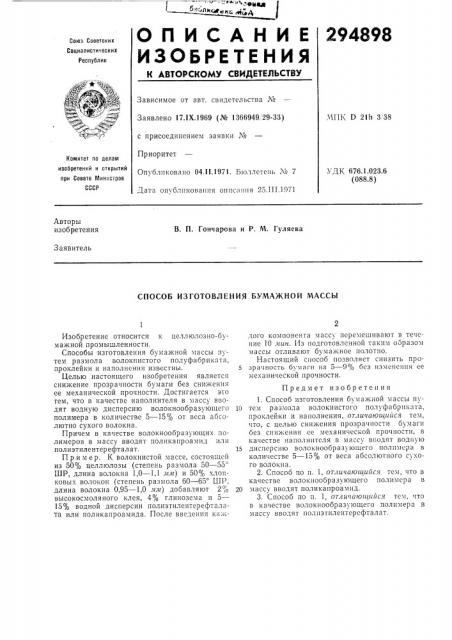

ОПИСАНИЕ

ИЗ ОбРЕ ТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.IX.1969 (№ 1366949,29-33) с присоединением заявки №

Приоритет

Опубликовано 04.11.1971. Бюллетень № 7

МПК D 2lh 3 38

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 676.1.023.6 (088.8) Дата опубликования описания 25.111.1971

Авторы изобретения

В. П. Гончарова и P. М. Гуляева

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ БУМАЖНОЙ МАССЫ

Изобретение относится к целлюлозно-бумажной промышленности.

Способы изготовления бумажной массы путем размола волокнистого полуфабриката, проклейки и наполнения известны.

Целью настоящего изобретения является снижение прозрачности бумаги без снижения ее механической прочности. Достигается это тем, что в качестве наполннтеля в массу Вгодят водную дисперсию волокнообразующего полимера в количестве 5 — 15% от веса абсолютно сухого волокна.

Причем в качестве волокнообразующих полимеров в массу вводят поликапроахгид или полиэтилентерефталат.

Пример. К волокнистой массе, состоягцсй из 50% целлюлозы (степень размола 50 — 55

ШР, длина волокна 1,0 — 1,1 лглг) и 50о/с хлопковых волокон (степень размола 60 — 65 ШР, длина волокна 0,95 — 1,0 лг,тг) добавляют 2",с высокосмоляного клея, 4% глинозема и 5—

15% водной дисперсии полиэтилентерефталата или поликапроамида. После введения каж;toro компонента массу перемешивают в течение 10 лгик. Из подготовленной таким образом массы отливают бумажное полотно.

Настоящий способ позволяет снизить про5 зрачность бумаги на 5 — 9% без изменения ее механической прочности.

Предмет изобретения

1. Способ изготовления бумажной массы пу10 тем размола волокнистого полуфабриката, проклейки и наполнения, отличающш1ся тем, что, с целью снижения прозрачности бумаги без снижения ее механической прочности, в качестве наполнителя в массу вводят водную

15 дисперсию волокнообразующего полимера в количестве 5 — 15% от веса абсолютного сухого волокна.

2. Способ по п. 1, отличающийся тем, что в качестве волокнообразующего полимера в

20 массу вводят поликапроампд.

3. Способ по п. 1, от гигчагоггггшся тем, что в качестве волокнообразующего полимера в массу вводят полиэтнлентерефталаT.
