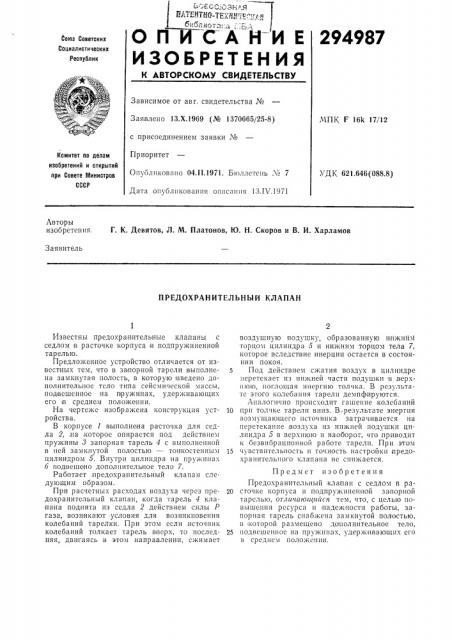

О П И Е

ИЗОБРЕТЕНИЯ

294987

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авг. свидетельства №

Заявлено 13.Х.1969 (№ 1370665/25-8) МПК F 161< 17/12 с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 04.11.1971. Бюллетень № 7

УДК 621.646(088,8) Дата опубликования описания 13.IV.1971

Авторы изобретения, Г. К. Девятов, Л. M. Платонов, Ю. Н. Скоров и В. И. Харламов

Заявитель

ПРЕДОХРАН ИТЕЛЪНЫЙ КЛАПАН

Известны предохранительные клапаны с седлом в расточке корпуса,и подпружиненной тарелью.

Предложенное устройство отличается от известных тем, что в запорной тарели выполнена замкнутая полость, в которую введено дополнительное тело типа сейсмической массы, под всшснное на пружинах, удерживающих его в срсднегм положении.

На чертеже изображена конструкция устройства.

В корпусе 1 выполнена расточка для седла 2, на которое опирается под действием пружины 3 запорная тарель 4 с выполненной в ней замкнутой полостью — тонкостенным цилиндром 5. Внутри цилиндра на пружина..

6 подвешено дополнительное тело 7.

Работает, предохранительный клапан следующим образом.

При расчетных расходах воздуха через предохранительный клапан, когда тарсль 4 клапана поднята из седла 2 действием силы P газа, возникают условия для возникновения колебаний тарелки. При этом если, источник колебаний толкает rapeëü вверх, то последняя, двигаясь в этом направлении, сжимает воздушную подушку, образованную нижнйм торцом цилиндра 5 и нижним торцом тела 7, которое вследствие инерции остается в состоянии покоя.

5 Под действием сжатия воздух в цилиндре перетекает из нижней части подушки в верхнюю, поглощая инергию толчка. В результате этого колебания тарели демпфируются.

Аналогично происходит гашение колебаний

10 при толчке тарели вниз. В,результате энергия возмущающего источника затрачивается на перетекание .воздуха из нижней подушки цилиндра 5 в верхнюю и наоборот, что приводит к безвибрационной работе тарели. При этом

15 чувствительность и точность настройки предохранительного клапана не снижается.

Предмет изобретения

Предохранительный клапан с седлом в ра20 сточке корпуса и подпружиненной запорной тарслью, отличаюа пйся тем, что, с целью повышения ресурса и надежности работы, запорная тарсль снабжена замкнутой полостью, в которой размещено дополнительное тело, 25 подвешенное на пружинах, удерживающих его в среднем положении.

294987

Составитель Е. Анкудинова

Редактор Г. К. Гончарова Тсхрсд А, А. Камышиикова Корректор Т. Л. Абрамова

Заказ 875/15 Изд. № 413 Тираж 473 Подписное

ЦН1114ПИ Комитета по делам изобретений и открытий прп Совете Мпнисзров СССР

Москва, К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2
