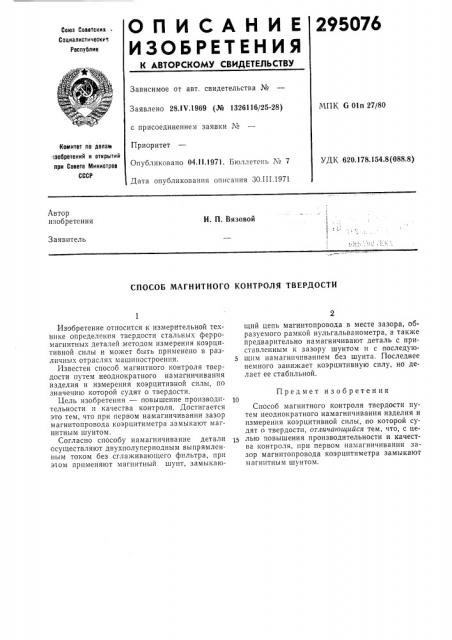

О П И С А Н И Е 295076

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских»

Социалистически

Республик

Зависимое от авт. свидетельства №

МПК G Oln 27/80

Заявлено 28 1Ч.1969 (№ 1326116/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 04.11.1971. Бюллетень № 7

Дата опубликования описания ЗО.III,1971

Комитет по делам чаооретений и открытий при Совете Министров

СССР

УДК 620.178.154.8(088.8) Автор изобретения

И. П. Вязовой

Заявитель

СПОСОБ МАГНИТНОГО КОНТРОЛЯ ТВЕРДОСТИ

Изобретение относится к измерительной технике определения твердости стальных ферромагнитных деталей методом измерения коэрцитивной силы и может быть применено в различных отраслях машиностроения.

Известен способ магнитного контроля твердости путем неоднократного намагничивания изделия и измерения коэрцитивной силы, по значению которой судят о твердости.

Цель изобретения — повышение производительности и качества контроля. Достигается это тем, что при первом намагничивании зазор магнитопровода коэрцитиметра замыкают магнитным шунтом.

Согласно способу намагничивание детали осуществляют двухполупериодным выпрямленным током без сглаживающего фильтра, при этом применяют магнитный шунт, замыкающий цепь магнитопровода в месте зазора, образуемого рамкой нульгальванометра, а также предварительно намагничивают деталь с приставленным к зазору шунтом и с последующим намагничиванием без шунта. Последнее немного занижает коэрцитивную силу, но делает ее стабильной.

Предмет изобретения

Способ магнитного контроля твердости путем неоднократного намагничивания изделия и измерения коэрцитивной силы, по которой судят о твердости, отлича ощийся тем, что, с це15 лью повышения производительности и качества контроля, при первом намагничивании зазор магнитопровода коэрцитиметра замыкают мапштным шунтом.
