Реферат



295137

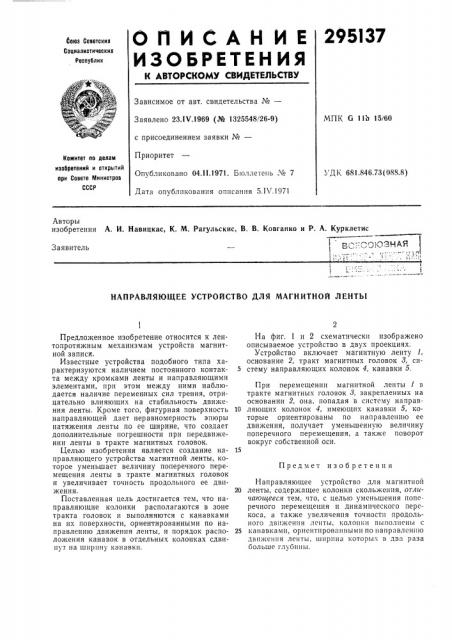

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 23.IV.1969 (№ 1325548/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 04.II.1971. Бюллетень ¹ 7

Дата опубликования описания 5.1Ч.1971

МПК С l lb 15/60

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.846.73(088.8) Авторы изобретения А. И. Навицкас, К. М. Рагульскис, В. В. Ковганко и Р. А. Курклетис

1 Е .==..УЗНАЯ

Заявитель

НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЛЕНТЪ1

Предмет изобретения

Предложенное изобретение относится к лентопротяжным механизмам устройств магнитной записк.

Известные устройства подобного типа характеризуются наличием постоянного контакта между кромками ленты и направляющими элементами, при этом между ними наблюдается наличие переменных сил трения, отрицательно влияющих на стабильность движения ленты. Кроме того, фигурная поверхность направляющей дает неравномерность эпюры натяжения ленты по ее ширине, что создает дополнительные погрешности при передвижении ленты в тракте магнитных головок.

Целью изобретения является создание направляющего устройства магнитной ленты, которое уменьшает величину поперечного перемещения ленты в тракте магнитных головок и увеличивает точность продольного ее дви>кения.

Поставленная цель достигается тем, что направляющие колонки располагаются в зоне тракта головок и выполняются с канавками на их поверхности, ориентированными по направлению движения ленты, и порядок расположения канавок в отдельных колонках сдвинут на ширину канавки.

На фиг. 1 и 2 схематически изображено описываемое устройство в двух проекциях.

Устройство включает магнитную ленту 1, основание 2, тракт магнитных головок 3, си5 стему направляющих колонок 4, канавки 5.

При перемещении магнитной ленты 1 в тракте магнитных головок 3, закрепленных на основании 2, она, попадая в систему направ10 ляющих колонок 4, имеющих канавки 5, которые ориентированы по направленшо ее движения, получает уменьшенную величину поперечного перемещения, а также поворот вокруг собственной оси.

Направляющее устройство для магнитной

20 ленты, содержащее колонки скольжения, отличаюи1ееся тем, что, с целью уменьшения поперечного перемещения и динамического перекоса, а также увеличения точности продольного движения ленты, колонки выполнены с

25 канавками, ориентированными по направлеьппо движения ленты, ширина которых в два раза больше глубины.
