Реферат

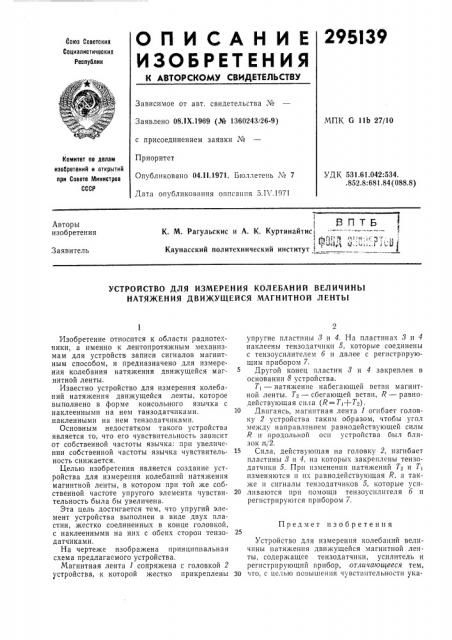

295I39

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 081Х.1969 (№ 1360243/26-9) с присоединением заявки №

Приоритет

Опубликовано 04,11.1971. Бюллетень № 7

Дата опубликования описания 5.11 .1971

МПК G 11b 27/10

Комитет по делам изобретениЯ и аткрытиЯ при Совете Министров

СССР

УДК 531.61.042:534. .852.8:681.84 (088.8) В11Т Б

К. М. Рагульскис и А. К. Куртинайтис1 т" мй1 в.) tj°,, ì : .;, Ц

Каунасский политехнический институт 1

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИЙ ВЕЛИЧИНЫ

НАТЯЖЕНИЯ ДВИЖУЩЕЙСЯ МАГНИТНОЙ ЛЕНТЪ|

Предмет изобретения

Изобретение относится к области радиотехники, а именно к лентопротяжным механизмам для устройств записи сигналов магнитным способом, и предназначено для измерения колебания натяжения движущейся магнитной ленты.

Известно устройство для измерения колебаний натяжения движущейся ленты, которое выполнено в форме консольного язычка с наклеенными на нем танзодатчиками. накленными на нем тензодатчиками.

Основным недостатком такого устройства является то, что его чувствительность зависит от собственной частоты язычка: при увеличении собственной частоты язычка чувствительность снижается.

Целью изобретения является создание устройства для измерения колебаний натяжения магнитной ленты, в котором при той же собственной частоте упругого элемента чувствительность была бы увеличена.

Эта цель достигается тем, что упругий элемент устройства выполнен в виде двух пластин, жестко соединенных в конце головкой, с наклеенными на них с обеих сторон тензодатчиками.

На чертеже изображена принципиальная схема предлагаемого устройства.

Магнитная лента 1 сопряжена с головкой 2 устройства, к которой жестко прикреплены упругие пластины 8 и 4. На пластинах 8 и 4 наклеены тензодатчикп 5, которые соединены с тензоусилителем 6 и далее с регистрирующим прибором 7.

Другой конец пластин 8 и 4 закреплен в основании 8 устройства.

Ti — натяжение набегающей ветви магнитной ленты. T> — сбегающей ветви, R — равнодействующая сила (R=T +T).

10 Двигаясь, магнитная лента 1 огибает головку 2 устройства таким образом, чтобы угол между направлением равнодействующей силы

R и продольной осп устройства был близок л, 2.

15 Сила, действующая на головку 2, изгибает пластины 8» 4, на которых закреплены тензодатчики 5. Прп изменении натяжений Т2 и Т, изменяются и их равнодействующая R, а также и сигналы тензодатчиков 5, которые усп20 ливаются прп помощи тензоусилителя 6 и регистрируются прибором 7.

Устройство для измерения колебаний величины натяжения движущейся магнитной ленты, содержащее тензодатчики, усилитель и регистрирующий прибор, отличаюшееся тем, 30 что, с целью повышения чувствительности ука2951оооО

Составитель В. Ьровкин

Редактор И. В. 1(ваиадзе Тсхрсд T. П. 1(урилко 1(орректор Л. П. Васильева

Заказ 680/16 Изд. № 294 Тираж 473 Подписное

ЦНИИПИ 1(омитета но делам изобретений и открытий при Совете Министров СССР

Москва, >1(-35, Раугнскаи наб., д. 4/5

Типографии, IIp. CHII) íîâà, 2 занного устройства, оно выполнено в виде двух разных по длине и жестко закрепленных на общем основании параллельных пластин, другие концы которых на разных уровнях сопря>кены с плоской частью полукруглой измернтельной головки, круглой частью соприкасающейся с магнитной лентой, при этом по обе стороны ка>кдой из пластин установлены тензодатчики, соединенные с общим усилителем, нагру>кенным на регистрируюи1ий прибор.
